专利号: 2021211299864
申请人: 武汉交通职业学院
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

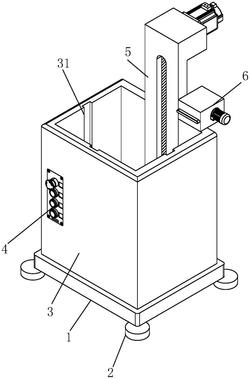

1.一种家用产品专用超声波清洗装置,包括基板(1),所述基板(1)底部四端安装有支块(2),所述基板(1)顶部设有超声波清洗装置主体(3),所述超声波清洗装置主体(3)前端安装有控制器(4);

其特征在于:还包括辅助装置(5)和振动装置(6),所述超声波清洗装置主体(3)内后端安装有辅助装置(5),所述超声波清洗装置主体(3)顶部右端设有振动装置(6),所述辅助装置(5)包括升降机构(51)、第一电机(52)、承载板(53)、护网(54)和嵌入块(55),所述升降机构(51)嵌入至超声波清洗装置主体(3)内后端,所述升降机构(51)背面上端安装有第一电机(52),所述升降机构(51)前端面下端与承载板(53)相接,所述承载板(53)顶部固定有护网(54),所述承载板(53)左右两侧以及前端中部固定有嵌入块(55)。

2.根据权利要求1所述一种家用产品专用超声波清洗装置,其特征在于:所述升降机构(51)包括壳体(511)、主动锥齿轮(512)、从动锥齿轮(513)、螺纹杆(514)、滑动件(515)和条形槽(516),所述壳体(511)内上端安装有主动锥齿轮(512),所述主动锥齿轮(512)内中部与第一电机(52)输出轴相接,所述主动锥齿轮(512)底部与从动锥齿轮(513)相互啮合,所述从动锥齿轮(513)中部与螺纹杆(514)相接,所述螺纹杆(514)外径表面下端与滑动件(515)相接,所述滑动件(515)前端活动嵌入至开设在壳体(511)前端的条形槽(516)内,并且滑动件(515)前端与承载板(53)相接。

3.根据权利要求1所述一种家用产品专用超声波清洗装置,其特征在于:所述振动装置(6)包括传动箱(61)、第二电机(62)和接触件(63),所述传动箱(61)底部与超声波清洗装置主体(3)相接,所述传动箱(61)右侧安装有第二电机(62),所述传动箱(61)前端设有接触件(63)。

4.根据权利要求3所述一种家用产品专用超声波清洗装置,其特征在于:所述传动箱(61)包括箱体(611)、传动轴(612)、转动辊(613)、顶杆(614)、限位板(615)和弹簧(616),所述箱体(611)内后端安装有传动轴(612),所述传动轴(612)与第二电机(62)输出轴相接,所述传动轴(612)外侧与转动辊(613)内前端相接,所述转动辊(613)前端与顶杆(614)相接触,所述顶杆(614)前端贯穿箱体(611)与接触件(63)相接,所述顶杆(614)外径表面前端固定有限位板(615),并且限位板(615)前端与弹簧(616)相抵,所述弹簧(616)套接在顶杆(614)前端。

5.根据权利要求1所述一种家用产品专用超声波清洗装置,其特征在于:所述超声波清洗装置主体(3)内侧左右两端以及前端中部开设有导向槽(31),所述嵌入块(55)活动嵌入至导向槽(31)内中部。

6.根据权利要求2所述一种家用产品专用超声波清洗装置,其特征在于:所述滑动件(515)内中部开设有螺孔,并且滑动件(515)内中部与螺纹杆(514)进行螺纹连接。

7.根据权利要求3所述一种家用产品专用超声波清洗装置,其特征在于:所述接触件(63)前端包裹有一层厚度为1cm的橡胶层。

8.根据权利要求4所述一种家用产品专用超声波清洗装置,其特征在于:所述箱体(611)内前端上下两端固定有导杆(6111),并且导杆(6111)背面贯穿限位板(615)。
