专利号: 2021209809483
申请人: 广东博智林机器人有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

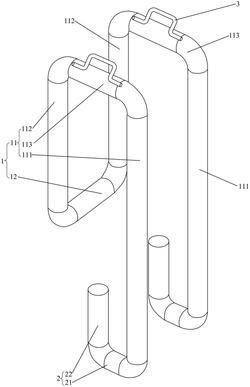

1.一种斜撑固定结构,其特征在于,包括:预埋件本体部(1);

连接杆,能够穿设于所述预埋件本体部(1)和斜撑(100)上,以连接所述预埋件本体部(1)和所述斜撑(100);

弯勾部(2),所述预埋件本体部(1)的底部设置有所述弯勾部(2),所述弯勾部(2)能够与浇筑位置的底板筋相卡接并能绕所述底板筋旋转,以使所述预埋件本体部(1)的顶部埋于浇筑浆料层内或伸出所述浇筑浆料层外以连接所述斜撑(100)。

2.根据权利要求1所述的斜撑固定结构,其特征在于,所述预埋件本体部(1)包括两个间隔设置的支撑筋组件(11),两个所述支撑筋组件(11)的顶部与所述浇筑浆料层之间能够围成第一定位孔,所述斜撑(100)能够插入所述第一定位孔;

每个所述支撑筋组件(11)均包括第一竖筋(111)、第二竖筋(112)和第一横筋(113),所述第一横筋(113)连接所述第一竖筋(111)和所述第二竖筋(112)的顶端,所述第一竖筋(111)的底端连接有所述弯勾部(2),所述第一竖筋(111)、所述第二竖筋(112)、所述第一横筋(113)和所述浇筑浆料层之间围成第二定位孔,所述连接杆能够贯穿所述第二定位孔和所述斜撑(100)。

3.根据权利要求2所述的斜撑固定结构,其特征在于,在每个所述第一横筋(113)的顶部均设置有穿线环(3)。

4.根据权利要求3所述的斜撑固定结构,其特征在于,所述穿线环(3)焊接于对应的所述第一横筋(113);或者

所述穿线环(3)卡接于所述第一横筋(113)。

5.根据权利要求2所述的斜撑固定结构,其特征在于,所述预埋件本体部(1)还包括第二横筋(12),所述第二横筋(12)连接两个所述第二竖筋(112)的底端,所述第二横筋(12)埋设于所述浇筑浆料层内。

6.根据权利要求2所述的斜撑固定结构,其特征在于,所述弯勾部(2)包括水平段(21)和竖直段(22),所述水平段(21)的两端分别连接对应的所述第一竖筋(111)和所述竖直段(22),所述水平段(21)、所述竖直段(22)及对应的所述第一竖筋(111)围成U形卡槽,所述底板筋卡接于所述U形卡槽内。

7.根据权利要求1‑6中任一项所述的斜撑固定结构,其特征在于,所述预埋件本体部(1)和所述弯勾部(2)为一体成型结构。

8.根据权利要求1‑6中任一项所述的斜撑固定结构,其特征在于,所述斜撑固定结构采用钢筋弯折而成。

9.一种铝合金模板斜撑装置,其特征在于,包括:铝合金模板,固定于预制墙板上;

斜撑(100)和如权利要求1‑8中任一项所述的斜撑固定结构,所述斜撑(100)的一端铰接于所述铝合金模板上,另一端与所述斜撑固定结构相连接。

10.根据权利要求9所述的铝合金模板斜撑装置,其特征在于,所述斜撑(100)的数量为两个,两个所述斜撑(100)的一端沿所述铝合金模板的高度方向间隔设置,两个所述斜撑(100)的另一端均与所述斜撑固定结构相连接。
