专利号: 202120803323X
申请人: 武汉市金港岩土工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

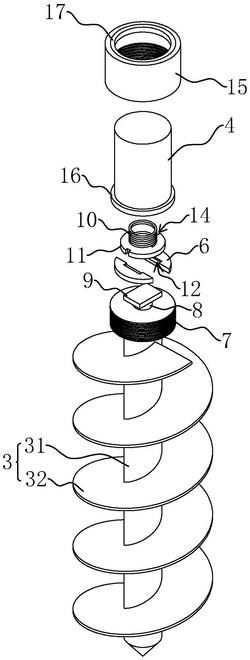

1.一种便于更换钻头的反循环钻机,包括机架(1)、滑移连接在所述机架(1)上的滑块托架(2)和与所述滑块托架(2)连接的钻头本体(3),其特征在于:所述滑块托架(2)上可拆连接有钻杆(4),所述钻杆(4)远离所述滑块托架(2)的一端开设有凹槽(5),所述凹槽(5)的槽口固定有挡板(6),所述钻头本体(3)上固定有螺杆(7),所述螺杆(7)上固定有连接杆(8),所述连接杆(8)上垂直连接有卡接板(9),所述卡接板(9)位于所述凹槽(5)内,所述凹槽(5)内设置有用于抵接所述卡接板(9)的抵接件,所述钻杆(4)上套设有用于固定所述螺杆(7)的加固件。

2.根据权利要求1所述的便于更换钻头的反循环钻机,其特征在于:所述抵接件设置为弹簧(10),所述弹簧(10)的一端与凹槽(5)底壁固定连接,所述弹簧(10)的另一端连接有抵接板(11),所述抵接板(11)滑移设置在所述凹槽(5)内,所述凹槽(5)内设置有限制所述抵接板(11)转动的限位件。

3.根据权利要求2所述的便于更换钻头的反循环钻机,其特征在于:所述限位件设置为导轨(13),所述导轨(13)沿所述抵接板(11)滑移的方向设置在所述凹槽(5)内壁上,所述抵接板(11)上开设有与所述导轨(13)滑移适配的滑槽(14)。

4.根据权利要求1所述的便于更换钻头的反循环钻机,其特征在于:所述加固件设置为螺纹套(15),所述螺纹套(15)与所述螺杆(7)螺旋配合,所述钻杆(4)上设置有限制所述螺纹套(15)滑脱的卡接件。

5.根据权利要求4所述的便于更换钻头的反循环钻机,其特征在于:所述卡接件设置为卡接台(16),所述卡接台(16)位于所述钻杆(4)靠近所述螺杆(7)一端的外周壁上,所述螺纹套(15)远离所述螺杆(7)一端的内壁上固定有与所述卡接台(16)卡接的限位圈(17)。

6.根据权利要求2所述的便于更换钻头的反循环钻机,其特征在于:所述挡板(6)上开设有卡接槽(12),所述抵接板(11)将所述卡接板(9)抵接固定在所述卡接槽(12)内。

7.根据权利要求1所述的便于更换钻头的反循环钻机,其特征在于:所述钻杆(4)远离所述钻头本体(3)的一端固定有第一法兰(18),滑块托架(2)上固定有第二法兰(19),所述第一法兰(18)与所述第二法兰(19)之间设置有用于连接的螺栓(20)。

8.根据权利要求1所述的便于更换钻头的反循环钻机,其特征在于:所述螺杆(7)上设置有用于避免钻渣进入所述凹槽(5)内的生胶带层。
