专利号: 2021206545394
申请人: 南京工业职业技术大学
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

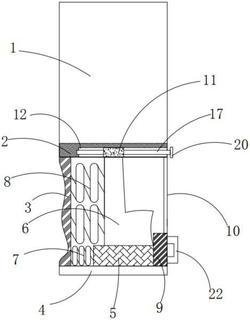

1.一种隐藏弹出式安置马桶,其特征在于:包括洗漱台(1),所述洗漱台(1)的底面固定有安装板(2),所述安装板(2)的下方内侧壁设有垂直固定的第一放置板(3),所述第一放置板(3)的下方设有与安装板(2)平行的第二放置板(4),所述第二放置板(4)的上方滑动连接有移动板(5),所述移动板(5)的上方固定有马桶本体(6),所述第一放置板(3)与马桶本体(6)之间设有固定的第一复位弹簧(7)以及第二复位弹簧(8),所述移动板(5)的外侧固定有推板(9),所述推板(9)的顶端固定有连接柱(10),所述连接柱(10)的上方固定在安装板(2)的下方,所述安装板(2)内开设有连接槽(12),所述连接槽(12)内滑动连接有连接板(11),所述连接板(11)内设有第一通道(13),所述第一通道(13)内设有有对称设置的滑板(14),所述滑板(14)的上下两端滑动连接在第一通道(13)内,所述滑板(14)的外侧壁固定有限位板(15),所述安装板(2)以及连接槽(12)的两侧内壁开设有对称设置的且与限位板(15)配合的限位槽(21)。

2.根据权利要求1所述的一种隐藏弹出式安置马桶,其特征在于:所述推板(9)的外侧固定有手提把手(22),所述推板(9)的竖截面高度低于马桶本体(6)的桶盖高度。

3.根据权利要求1所述的一种隐藏弹出式安置马桶,其特征在于:所述滑板(14)的内侧壁固定有上下两个齿条(16),所述齿条(16)与滑板(14)之间垂直设置,所述第一通道(13)的口部连接有主动轴(17),所述主动轴(17)转动安装在安装板(2)内,所述主动轴(17)的前端固定有旋转板(20)。

4.根据权利要求3所述的一种隐藏弹出式安置马桶,其特征在于:所述主动轴(17)的末端位于上下两个齿条(16)之间设有齿轮(18),所述齿轮(18)固定在主动轴(17)上,所述齿轮(18)与齿条(16)啮合传动连接。
