专利号: 202120393800X
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

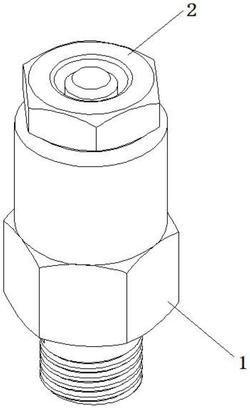

1.一种雾化喷嘴,其特征在于,包括喷嘴机体(1)、喷嘴头(2)和阀芯(3);

所述喷嘴机体(1)包括喷嘴机体后段(11)、喷嘴机体前段(10)和喷嘴机体中心通孔(12),所述喷嘴头(2)的前端面具有一喷孔(21),所述喷嘴头(2)的后段包括喷嘴头外螺纹(20)和喷嘴头内螺纹(22),所述阀芯(3)的底面为封闭面,内部为中空结构,其包括镂空段(30)、外螺纹段(31)和头部(32),所述头部(32)侧面开设有至少一个与内部连通的出水孔(33);

所述喷嘴头(2)的后段伸入所述喷嘴机体前段(10)内并与其螺纹连接,所述阀芯(3)的镂空段(30)位于喷嘴机体前段(10)内,所述阀芯(3)的外螺纹段(31)和头部(32)伸入所述喷嘴头(2)的后段内,所述外螺纹段(31)与喷嘴头内螺纹(22)螺纹连接,液体能够从喷嘴机体中心通孔(12)进入,自阀芯(3)的镂空段(30)进入内部后从所述出水孔(33)流出并从所述喷孔(21)雾化喷出。

2.根据权利要求1所述的雾化喷嘴,其特征在于,所述喷嘴机体后段(11)的外表面包括喷嘴机体后段外螺纹。

3.根据权利要求1所述的雾化喷嘴,其特征在于,所述镂空段(30)包括多个连接环以及将多个连接环在轴向依次连接的连接臂。

4.根据权利要求1所述的雾化喷嘴,其特征在于,所述出水孔(33)的数量为两个,对称设置在所述头部(32)侧面。

5.根据权利要求1‑4任一项所述的雾化喷嘴,其特征在于,还包括滤网(4),所述滤网(4)套设于所述镂空段(30)的外部。
