专利号: 2021202655287
申请人: 青岛平度市市政公路建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

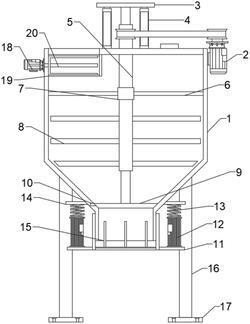

1.一种易下料的商砼搅拌设备,包括主体(1),其特征在于,所述主体(1)的一侧固定连接有第一电机(2),所述主体(1)上转动连接有第一套筒(5),所述主体(1)的上方设有入料口,所述主体(1)的下方设有下料口,所述第一套筒(5)的一端位于主体(1)外部,另一端位于主体(1)内部,第一套筒(5)位于主体(1)外的一端通过皮带轮套与第一电机(2)的输出轴端固定连接,所述第一套筒(5)位于主体(1)内部的部分均布有若干搅拌杆(8),所述第一套筒(5)内滑动连接有活动杆,所述活动杆的底部固定连接有挡板(9),所述挡板(9)位于下料口的正上方,所述活动杆的上方固定连接有连接板(3),所述主体(1)上方固定连接有两个气缸(4),所述气缸(4)的活动端与连接板(3)固定连接,所述主体(1)的内壁固定连接有接近开关(10),所述主体(1)的下方固定连接有下料管,所述下料管外套接有第二套筒(11),所述第二套筒(11)底部固定连接有若干横杆,所述横杆上固定连接有若干振捣杆(15),所述第二套筒(11)的两侧均设有延伸板,所述延伸板上固定连接有振动电机(12),所述主体(1)的两侧均固定连接有固定板(14),所述固定板(14)与振动电机(12)间固定连接有第一弹簧(13),所述主体(1)的底部固定连接有若干支撑杆(16)。

2.根据权利要求1所述的一种易下料的商砼搅拌设备,其特征在于,所述主体(1)的一侧固定连接有第二电机(18),所述第二电机(18)的输出轴端固定连接有转动杆(20),所述转动杆(20)位于入料口的正下方,所述转动杆(20)的两侧均设有弧板(19),所述弧板(19)与主体(1)固定连接。

3.根据权利要求2所述的一种易下料的商砼搅拌设备,其特征在于,所述第一套筒(5)上转动连接有固定环(7),所述固定环(7)与主体(1)内壁间固定连接有若干连接杆(6)。

4.根据权利要求3所述的一种易下料的商砼搅拌设备,其特征在于,所述支撑杆(16)的底部固定连接有安装板(17)。

5.根据权利要求4所述的一种易下料的商砼搅拌设备,其特征在于,所述支撑杆(16)分为上下两段,支撑杆(16)的上段与支撑杆(16)的下段之间固定连接有伸缩杆,所述伸缩杆上套接有第二弹簧(22),所述安装板(17)上设有减震垫(21)。
