专利号: 2021116545037
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

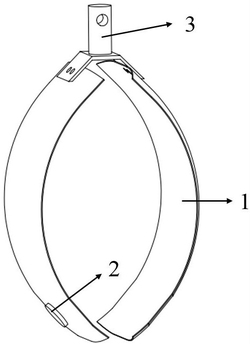

1.一种磁流变弹性体驱控的多稳态机械手,包括基座(3)和设置于基座(3)上的多稳态壳抓取单元(1),其特征在于,多稳态壳抓取单元(1)相对设置于基座(3)上,且相对设置的多稳态壳抓取单元(1)形成“八”字结构;所述多稳态壳抓取单元(1)端部设有磁流变弹性体驱动器(2),在磁场作用下,多稳态壳抓取单元(1)发生形变,相对设置的多稳态壳抓取单元(1)向内弯曲形成抓取式结构。

2.根据权利要求1所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述多稳态壳抓取单元(1)沿长度方向可分为第一变形单元(1‑1)、过渡单元(1‑2)和第二变形单元(1‑3),第一变形单元(1‑1)与基座(3)相连,磁流变弹性体驱动器(2)位于第二变形单元(1‑3)上。

3.根据权利要求2所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述第一变形单元(1‑1)、过渡单元(1‑2)和第二变形单元(1‑3)均为多层式材质,第一变形单元(1‑1)端部与过渡单元(1‑2)端部交替叠合,同理第二变形单元(1‑3)端部也与过渡单元(1‑

2)端部交替叠合。

4.根据权利要求2所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述第一变形单元(1‑1)包括依次叠合的外层、中间层和内层,外层和内层为碳纤维环氧树脂复合材料,中间层为铝合金材质。

5.根据权利要求2所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述过渡单元(1‑2)和第二变形单元(1‑3)均由4层碳纤维环氧树脂复合材料依次叠合而成。

6.根据权利要求4所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述第一变形单元(1‑1)的外层沿多稳态壳抓取单元(1)的长度方向进行铺设,第一变形单元(1‑

1)的内层沿多稳态壳抓取单元(1)的宽度方向铺设。

7.根据权利要求5所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述过渡单元(1‑2)的外两层沿多稳态壳抓取单元(1)的长度方向进行铺设,过渡单元(1‑2)的内两层沿多稳态壳抓取单元(1)的宽度方向进行铺设。

8.根据权利要求5所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述第二变形单元(1‑3)外层沿多稳态壳抓取单元(1)的宽度方向进行铺设,第二变形单元(1‑3)的内层沿多稳态壳抓取单元(1)的长度方向进行铺设,且第二变形单元(1‑3)的中间层与内外层沿多稳态壳抓取单元(1)的宽度或长度方向交替铺设。

9.根据权利要求1所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述磁流变弹性体驱动器(2)包括弹性体基质(4),和用于在外加磁场作用下驱动弹性体基质(4)弯曲变形的磁性颗粒(5)。

10.根据权利要求9所述的一种磁流变弹性体驱控的多稳态机械手,其特征在于,所述磁性颗粒(5)在弹性体基质(4)内链状分布,且弹性体基质(4)采用硅橡胶材料,磁性颗粒(5)为汝铁硼磁粉。
