1.一种卟啉基多功能光催化MOFs材料，其特征在于：该材料为采用溶剂热法合成的Zr‑Ni PMOFs可见光吸收半导体材料，能同时进行苯甲醇转化和还原制氢，以及同时进行苯甲醇转化和CO2还原。

2.根据权利要求1所述的卟啉基多功能光催化MOFs材料，其特征在于：所述Zr‑Ni PMOFs可见光吸收半导体材料不仅适用于苯甲醇参与的耦合反应，用对位取代的芳香醇同样能实现上述双功能耦合反应。

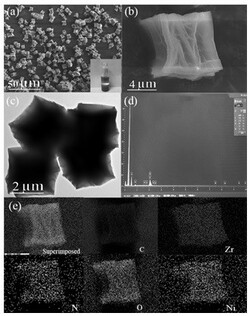

3.根据权利要求1所述的卟啉基多功能光催化MOFs材料，其特征在于：所述溶剂热法合成的Zr‑Ni PMOFs是指：将ZrCl4、苯甲酸和Ni‑TCPP超声溶解于DMF中，将溶液转移至反应釜中，加热反应后，离心分离Zr‑Ni PMOFs，洗涤，真空干燥，得紫色粉末状晶体。

4.根据权利要求3所述的卟啉基多功能光催化MOFs材料，其特征在于：所述ZrCl4：苯甲酸：Ni‑TCPP的重量比为4:50:3，在120℃的马弗炉中加热72 h，以12000 rpm离心5 min，用乙醇洗涤三次，在70℃真空环境下干燥12 h，产率为53%。

5.根据权利要求1所述的卟啉基多功能光催化MOFs材料，其特征在于：所述Zr‑Ni +

PMOFs的导带电位为‑1.22 V，具有足够的H 还原驱动力；价带电位为+1.12 V，为苯甲醇的选择性氧化提供足够的氧化能力。

6.根据权利要求1所述的卟啉基多功能光催化MOFs材料，其特征在于：所述Zr‑Ni PMOFs在200～800 nm波段具有较强的吸收，带隙宽度为2.34 eV。
