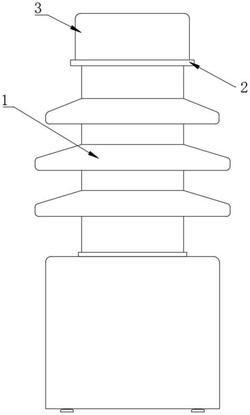

1.一种热稳定型油浸式电压互感器,包括陶瓷套(1),所述陶瓷套(1)的顶端固定连接有封板(2),所述封板(2)的上下面之间开设有通孔,其特征在于:所述封板(2)的顶面固定连接有盖帽(3),所述盖帽(3)的内侧设置有底环和升降环(4),所述底环与升降环(4)之间固定连接有膨胀节(5),所述底环与封板(2)的顶面固定连接,所述陶瓷套(1)和膨胀节(5)的内部均填充有绝缘油,所述封板(2)的顶面固定连接有驱动管(6)、中转管(7)、感温管(8)、直角管(9),所述驱动管(6)、中转管(7)、感温管(8)、直角管(9)均位于膨胀节(5)的内侧,所述驱动管(6)与中转管(7)之间固定连接有导液管,所述升降环(4)的底面固定连接有升降杆(14),所述升降杆(14)的底端固定连接有第一活塞(18),所述升降杆(14)与第一活塞(18)均位于驱动管(6)的内侧且第一活塞(18)与驱动管(6)的内壁滑动连接,所述中转管(7)的侧壁上开设有多个安装孔,多个所述安装孔的内部均固定连接有弹性膜(15);所述中转管(7)的顶端固定连接有直角管(9),所述直角管(9)的内壁上固定连接有密封圈(19),所述直角管(9)的外侧壁上固定连接有触发管(10),所述触发管(10)的内部滑动连接有阀杆(12),所述阀杆(12)的一端延伸至直角管(9)的内侧,所述阀杆(12)远离触发管(10)的一端固定连接有密封板(13),所述密封板(13)位于密封圈(19)远离触发管(10)的一侧,所述阀杆(12)靠近的触发管(10)的一端固定连接有弹性片(11),所述触发管(10)与感温管(8)之间连通有毛细管(16),所述感温管(8)的内部和弹性片(11)远离阀杆(12)的一侧均填充有感温液。
2.根据权利要求1 所述的一种热稳定型油浸式电压互感器,其特征在于:所述感温管
(8)的侧壁上固定连接有多个均匀分布的导温片(17)。
3.根据权利要求1 所述的一种热稳定型油浸式电压互感器,其特征在于:所述直角管
(9)的外壁上固定连接有供气管(23),所述供气管(23)位于密封圈(19)远离触发管(10)的一侧,所述供气管(23)的内部滑动连接有第二活塞(26),所述第二活塞(26)的顶面与供气管(23)的顶端的内壁之间固定连接有记忆弹簧(25),所述密封板(13)的内部开设有空腔(21),所述密封圈(19)的内部固定连接有磁铁(20),所述磁铁(20)位于空腔(21)的正侧方,所述空腔(21)与供气管(23)之间连通有软管(24),所述密封板(13)的侧壁上固定连接有收纳球(22),所述收纳球(22)与空腔(21)相连通,所述收纳球(22)的内部充满有铁粉溶液。
4.根据权利要求3 所述的一种热稳定型油浸式电压互感器,其特征在于:所述铁粉溶
液由凝胶溶液与铁粉混合而成,所述收纳球(22)为弹性材料制成。
5.根据权利要求3 所述的一种热稳定型油浸式电压互感器,其特征在于:所述软管
(24)为柔性材料制成,所述软管(24)的长度大于供气管(23)到密封板(13)之间的距离。
6.根据权利要求3 所述的一种热稳定型油浸式电压互感器,其特征在于:所述收纳球
(22)的膨胀体积大于空腔(21)的体积。
7.根据权利要求3 所述的一种热稳定型油浸式电压互感器,其特征在于:所述密封圈
(19)为非磁性材料制成,所述密封板(13)靠近密封圈(19)的一侧为非磁性材料制成,所述密封板(13)远离密封圈(19)的一侧为高导磁材料制成。
8.根据权利要求1 所述的一种热稳定型油浸式电压互感器,其特征在于:所述底环的
外侧壁上固定连接有多个均匀分布的限位杆,所述升降环(4)的侧壁上固定连接有多个与限位杆相匹配的卡块,所述限位杆贯穿卡块并与之滑动连接。
