1.电力跨越光缆线路全覆盖检测方法，该方法通过检测系统实现；所述检测系统实现电力跨越光缆线路中所有光纤纤芯的通信条件下，对光缆线路中所有光纤纤芯的全覆盖同时在线检测；

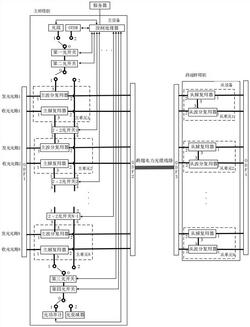

该检测系统包括一个主设备和一个从设备，所述主设备安装在跨越电力光缆线路的主杆塔侧，所述从设备安装在所述跨越电力光缆线路的跨越杆塔侧；

所述主设备包括N个主单元，与所述N个主单元共用的控制处理器以及与所述控制处理器分别连接的光源、OTDR、第一光开关、第二光开关、第三光开关、第四光开关、光功率计和光衰减器；以及设置在相邻主单元之间的2×2光开关；

所述从设备包括N个从单元；

每个主单元包括主波分复用器和主解复用器；每个从单元包括从波分复用器和从解复用器；

所述N个主单元和N个从单元共同完成对应跨越电力光缆线路的N对光纤发光光路和收光光路的同时在线监测和故障检测；

所述控制处理器通过控制光源光接口依次连接第一光开关、第二光开关和主单元1的主波分复用器的复用端口，并通过主波分复用器的出光端口通过跨越电力光缆线路连接从单元1的从解复用器的进光端口；

所述从解复用器的解复用端口与从波分复用器的复用端口连接，所述从波分复用器的出光端口通过所述跨越电力光缆线路与主单元1的主解复用器的进光端口连接，所述主解复用器的解复用端口通过2×2光开关连接至主单元2的主波分复用器的复用端口，依次类推，实现主单元1至主单元N的依次连接，所述主单元N的主解复用器的解复用端口依次连接第三光开关、第四光开关和光功率计，实现跨越电力光缆线路中N对光路在通信条件下的全覆盖在线检测；

在所述在线检测过程中，所述控制处理器循环读取光功率计的光功率值，当读取的光功率值低于设定阈值时，控制处理器控制OTDR光接口依次连接第一光开关、第二光开关和主单元1中主波分复用器的复用端口；

控制所述主单元N的主解复用器的解复用端口依次连接第三光开关、第四光开关以及光衰减器，实现跨越电力光缆线路M对光路在通信条件下的全覆盖自动故障检测；并将自动故障检测结果上传至服务器；其特征是：根据自动故障检测的结果，获得实际故障点位置及故障光路对编号，并剔除故障单元；

该方法具体由以下步骤实现：

步骤一、所述控制处理器通过控制光源光接口依次连接第一光开关、第二光开关和主单元1的主波分复用器的复用端口，并通过主波分复用器的出光端口通过跨越电力光缆线路连接从单元1的从解复用器的进光端口；

所述从解复用器的解复用端口与从波分复用器的复用端口连接，所述从波分复用器的出光端口通过所述跨越电力光缆线路与主单元1的主解复用器的进光端口连接，所述主解复用器的解复用端口通过光开关连接至主单元2的主波分复用器的复用端口，依次类推，实现主单元1至主单元N的依次连接，所述主单元N的主解复用器的解复用端口依次连接第三光开关、第四光开关和光功率计，实现跨越电力光缆线路中光路对在通信条件下的全覆盖在线监测；

步骤二、在所述在线监测过程中，所述控制处理器循环读取光功率计的光功率值，当读取的光功率值低于设定阈值时，控制处理器控制第一光开关光路0连接至光路2；

控制OTDR光接口依次连接第一光开关、第二光开关和主单元1中主波分复用器的复用端口；

控制所述主单元N的主解复用器的解复用端口依次连接第三光开关、第四光开关以及光衰减器，实现检测系统内跨越电力光缆线路M对发光光路和收光光路在通信条件下的全覆盖自动故障检测；所述M为初始主单元个数，初始值与N值相等；

步骤三、所述控制处理器根据获取的自动故障检测的故障点信息，计算检测实际故障点位置y和故障光路对编号zk，并将实际故障点位置y和故障光路对编号zk和故障光路对编号集Z上传至服务器；k为检测次数，初始值为1；故障光路对编号集Z初始化为空集；

步骤四、所述控制处理器根据步骤三获取的故障光路对编号zk和故障光路对编号集Z，控制主单元zk与其相邻的上下主单元连接方式，即：控制主单元zk与上个主单元zk‑1之间的

2×2光开关zk‑1，分别实现端口1和端口4相连，端口2和端口3相连，控制主单元zk与下个主单元zk+1在之间2×2光开关zk，分别实现端口1和端口4相连，端口2和端口3相连，实现主单元zk和从单元zk剥离，进而实现将故障光路对编号zk从检测系统中剥离，使M＝M‑1，k＝k+1，将zk添加到故障光路对编号集Z中，Z＝Z∪zk；

重新连接进行检测系统内光缆线路的M对光路全覆盖监测，返回至步骤二。

2.根据权利要求1所述的电力跨越光缆线路全覆盖检测方法，其特征在于：所述重新连接进行监测过程需要对各主单元i，1≤i≤N；依次判定，依据各主单元编号i是否属于Z，选择主单元i是否重新连接；

当 且 即主单元i和主单元i+1的编号均不属于故障编号集Z，则主单元i与主单元i+1采用步骤一中的主单元连接方式连接，

当 且i+1∈Z且 主单元i与后续主单元i+2采用步骤四中的通过2×2光开关进行主单元连接，依次类推进行判定，实现主单元1至主单元N的连接。

3.根据权利要求1所述的电力跨越光缆线路全覆盖检测方法，其特征在于：计算实际故障点位置y和故障光路对编号zk的方法为：所述y用公式表示为：

y＝x％L

式中，％为取余运算，x为故障点位置与OTDR起始位置的距离值，L为光缆线路总长度；

所述zk的计算步骤为：

步骤A、判断M是否等于N，如果是，则zk＝1+x/2L；执行步骤G；如果否，执行步骤B；

步骤B、判断M是否小于N，如果是，执行步骤C，如果否，结束；

步骤C、判断min(Z)是否大于1+x/2L，如果是，则zk＝1+x/2L；执行步骤G；如果否，执行步骤D；min()实现对集合中最小元素求解；

步骤D、判断max(Z)‑count(Z)是否小于1+x/2L，如果是，则zk＝1+x/2L+count(Z)；执行步骤G；如果否，执行步骤E；max()实现对集合中最大元素求解，count()实现对集合中元素的个数求解；

步骤E、按照元素值由小到大的顺序循环从Z取zj∈Z，判断

是否等于1+x/2L，zj为Z中选定的值，zt为Z中所有满足条件的元素；如果是，则 执行步骤G；如果否，执行步骤F；

步骤F、判断 是否大于1+x/2L，如果是，则

执行步骤G如果否，结束；

步骤G、将zk添加到故障光路对编号集Z中，Z＝Z∪zk。

4.根据权利要求1所述的电力跨越光缆线路全覆盖检测方法，其特征在于：当所述故障光路对编号zk的值为1时，将故障光路对编号zk加入到故障光路对编号集Z中，然后控制主单元1与第二光开关端口0与端口2连接，控制主单元1与主单元2之间的2×2光开关1，分别实现端口1和端口4相连，端口2和端口3相连，实现主单元1和从单元1的剥离，进而实现将故障光路对1从检测系统剥离，使M＝M‑1。

5.根据权利要求1所述的电力跨越光缆线路全覆盖检测方法，其特征在于：当所述故障光路对编号zk的值为N时，将故障光路对编号zk加入到故障光路对编号集Z中，然后控制主单元N与第三光开关端口0与端口2连接，控制主单元N与上个主单元N‑1之间的2×2光开关N‑

1，分别实现端口1和端口4相连，端口2和端口3相连，实现主单元N和从单元N的剥离，进而实现将故障光路对N从检测系统剥离，使M＝M‑1，使N＝N‑1。
