专利号: 2021115167089
申请人: 江苏独角兽电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

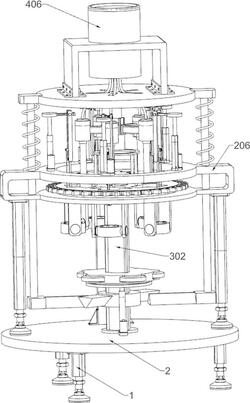

1.一种生物医疗离心抽取式检测设备,包括有支脚和安装板;三个支脚上部固接有安装板;其特征在于:还包括有离心单元、倾倒单元和检测单元;安装板上表面连接有用于对五份待检测样品进行离心的离心单元;安装板上表面中部连接有用于将五份待检测样品倾斜的倾倒单元;倾倒单元连接离心单元;倾倒单元上部连接有用于对五份待检测样品进行检测的检测单元。

2.根据权利要求1所述的一种生物医疗离心抽取式检测设备,其特征在于:离心单元包括有第一电动转盘、支撑板、第一传动轴、第一直齿轮、第一固定杆、第一固定架、圆盘、第二直齿轮、第一固定板、第二固定板、第三固定板、限位环、第二电动推杆、固定块、滑杆、连接块、第二弹簧、连接架、第三固定杆、电动绕线轮和隔离板;安装板后部安装有第一电动转盘;安装板后部安装有第一电动转盘;安装板上表面后部固接有支撑板;第一电动转盘转动部固接有第一传动轴;第一传动轴与支撑板转动连接;第一传动轴上部固接有第一直齿轮;

安装板上表面左部和右部各固接有一个第一固定杆;两个第一固定杆上部固接有第一固定架;第一固定架下部转动连接有圆盘;圆盘外环面固接有第二直齿轮;第二直齿轮与第一直齿轮相啮合;圆盘上表面固接有第一固定板;圆盘下表面环形等距固接有五个第二固定板;

圆盘下表面环形等距固接有五个第三固定板;左右相邻的第二固定板和第三固定板之间均转动连接有一个限位环;第一固定架上表面环形等距固接有五个第二电动推杆;五个第二电动推杆伸缩部均固接有一个固定块;五个固定块中部各固接有两个滑杆,两个滑杆为一组;每两个滑杆之间各固接有一个连接块;五组滑杆下部各转动连接有一个连接架;五组滑杆外侧均套有一个第二弹簧,第二弹簧的一端固接于固定块,另一端固接于连接架;五个连接架下部均转动连接有一个第三固定杆;五个第三固定杆上部均转动连接有一个电动绕线轮;五个第三固定杆下部均转动连接有一个隔离板;五个电动绕线轮通过绳索各连接一个隔离板;第一固定架连接检测单元;圆盘连接倾倒单元。

3.根据权利要求2所述的一种生物医疗离心抽取式检测设备,其特征在于:五个限位环内壁均设置有橡胶凸块,用于对五个试管进行限位。

4.根据权利要求2所述的一种生物医疗离心抽取式检测设备,其特征在于:圆盘环形等距开有五个贯穿孔。

5.根据权利要求4所述的一种生物医疗离心抽取式检测设备,其特征在于:倾倒单元包括有第二电动转盘、第二传动轴、第一固定环、第一楔形板、第一电动推杆、第二固定环、第一固定盘和圆块;圆盘中部转动连接有第二传动轴;安装板中部安装有第二电动转盘;第二电动转盘转动部固接第二传动轴;第二传动轴下部固接有第一固定环;第一固定环外环面固接有两个第一楔形板;安装板上表面固接有两个第一电动推杆;两个第一电动推杆伸缩部固接有第二固定环;第二固定环上部固接有第一固定盘;第一固定盘与第二传动轴传动连接;第一固定盘中部环形等距转动连接有五个圆块。

6.根据权利要求5所述的一种生物医疗离心抽取式检测设备,其特征在于:第二传动轴外环面环形等距设置有凸条。

7.根据权利要求6所述的一种生物医疗离心抽取式检测设备,其特征在于:检测单元包括有连杆、第二楔形板、第二固定盘、第一弹簧、第二固定架、检测箱、第二固定杆、抽液器、导管和触碰开关;第一固定架左部和右部各滑动连接有一个连杆;两个连杆下部均固接有一个第二楔形板;两个连杆上部固接有第二固定盘;两个连杆外侧均套有一个第一弹簧,第一弹簧的一端固接于第一固定架,另一端固接于第二固定盘;第二固定盘上表面固接有第二固定架;第二固定架上部固接有检测箱;第二固定盘下表面固接有第二固定杆;第二固定杆外环面环形等距安装有五个抽液器;五个抽液器上部均连通有一个导管;五个导管与检测箱连通;五个抽液器上部均安装有一个触碰开关。

8.根据权利要求7所述的一种生物医疗离心抽取式检测设备,其特征在于:五个抽液器下部均连通有一个针管,用于抽取五个试管中的溶液样品。

9.根据权利要求7所述的一种生物医疗离心抽取式检测设备,其特征在于:第二固定盘环形等距开有五个贯穿孔。
