专利号: 2021114658702
申请人: 任占清
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

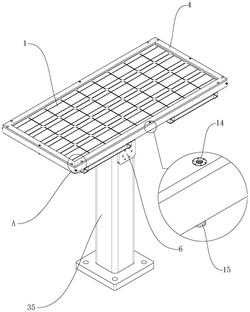

1.一种组合式太阳能光伏板边框,包括光伏面板(1),其特征在于,还包括用于固定和保护光伏面板(1)的组合边框以及用于控制组合边框两轴旋转的追踪组件(2),所述组合边框包括紧贴光伏面板(1)四周并将光伏面板(1)固定在其中的四组侧边框,每组所述侧边框均包括一个靠近光伏面板(1)背光面的底框(3)和一个靠近光伏面板(1)向光侧的顶框(4),每个底框(3)和对应顶框(4)之间均设有第一连接机构,相邻侧边框的两个底框(3)之间均设有第二连接机构,所述组合边框和光伏面板(1)之间还设有弹性缓冲件,组合边框的底部固定连接有一根旋转轴(5),所述追踪组件(2)包括:与光伏面板(1)电连接的第一旋转机构,其呈水平状态固定设置于一个水平底座(6)上,所述第一旋转机构具有一个位于旋转轴(5)下方且垂直于旋转轴(5)用于驱动旋转轴(5)自转的螺旋驱动件(7)和一个同轴固定套设于旋转轴(5)上的从动旋转件;

与光伏面板(1)电连接的第二旋转机构,固定设置于水平底座(6)的顶部,其用于驱动所述旋转轴(5)绕所述螺旋驱动件(7)轴线旋转;

所述第一旋转机构还包括:两个呈对称状态的轴座(23),通过两个固定底座(24)固定设置于所述水平底座(6)上,所述螺旋驱动件(7)包括一个横轴(25)和一个成型有横轴(25)外表面用于带动从动旋转件旋转的螺旋叶片(26),所述横轴(25)的两端轴接设置于两个轴座(23)中;

与光伏面板(1)电连接的第一减速步进电机(27),其通过一个第一电机座(28)固定设置于水平底座(6)上,所述横轴(25)的一端突出对应轴座(23)与第一减速步进电机(27)的输出轴固定连接;

所述从动旋转件为一个齿轮(29)且齿轮(29)的轮齿与螺旋叶片(26)啮合,所述齿轮(29)通过两个呈对称状态的连接轴套(30)固定设置于旋转轴(5)上;

所述第二旋转机构包括:旋转连接件,其包括一个矩形框(31)和两个呈对称状态成型于矩形框(31)同侧的连接板(32),所述矩形框(31)的其中两侧壁轴接套设于旋转轴(5)上且所述齿轮(29)位于矩形框(31)中部,其中一个所述连接板(32)轴接套设于横轴(25)与第一减速步进电机(27)输出轴固定连接的一端;

与光伏面板(1)电连接的第二减速步进电机(33),其通过一个第二电机座(34)固定设置于水平底座(6)上且其输出轴与横轴(25)共轴线设置,另一个所述连接板(32)与第二减速步进电机(33)的输出轴固定连接。

2.根据权利要求1所述的一种组合式太阳能光伏板边框,其特征在于,每个所述底框(3)均包括一个贴近光伏面板(1)背光面的底板(8)和一个贴近光伏面板(1)对应侧边的侧板(9),每个所述底板(8)远离侧板(9)的一端均成型有用于对弹性缓冲件限位的限位凸板(10),四个所述第一连接机构固定设置于四个顶框(4)和对应侧板(9)中,每个所述底框(3)的两端均设有紧贴相邻底框(3)的第一斜面部,四个所述第二连接机构设置于每两个相邻底框(3)相邻的第一斜面部处,所述弹性缓冲件位于底板(8)和侧板(9)靠近光伏面板(1)的一侧,四个所述底框(3)远离光伏面板(1)的一侧固定连接有一个固定架(11),所述固定架(11)中部固定连接有两个呈对称状态的连接架(12),所述旋转轴(5)固定设置于连接架(12)远离固定架(11)一端中部且旋转轴(5)平行于光伏面板(1)。

3.根据权利要求2所述的一种组合式太阳能光伏板边框,其特征在于,所述顶框(4)呈长条板状结构且其靠近光伏面板(1)一侧紧贴对应侧边框的侧板(9)顶部和弹性缓冲件顶部,所述顶框(4)靠近光伏面板(1)的一侧远离对应侧板(9)的一端成型有用于对弹性缓冲件限位的限位沉槽,每个顶框(4)的两端均成型有紧贴相邻顶框(4)的第二斜面部。

4.根据权利要求2所述的一种组合式太阳能光伏板边框,其特征在于,每组所述第一连接机构均包括:

两个呈对称状态的导向杆(13),每个导向杆(13)均垂直于对应顶框(4)并固定设置于顶框(4)中,对应侧板(9)靠近顶框(4)的一侧开设有两个向远离顶框(4)方向延伸用于滑动插入导向杆(13)的导向通槽;

锁紧螺套(14),垂直于对应顶框(4)固定插设于顶框(4)中部且插设于对应侧板(9)中;

锁紧转轴(15),垂直于对应侧板(9)由侧板(9)远离顶框(4)的一侧插设于侧板(9)中,所述锁紧转轴(15)由侧板(9)向顶框(4)方向包括直径由大变小的手拧部(16)、滑动杆(17)和锁紧螺杆(18),所述锁紧螺杆(18)固定旋设于锁紧螺套(14)中,所述滑动杆(17)滑动设置于侧板(9)中,手拧部(16)靠近滑动杆(17)的一侧侧壁紧贴侧板(9)远离顶框(4)的一侧侧壁。

5.根据权利要求2所述的一种组合式太阳能光伏板边框,其特征在于,每组所述第二连接机构均包括:

固定轴(19),平行于对应侧板(9)的长度方向固定插设于对应第一斜面部中,与该侧板(9)相邻侧板(9)的对应第一斜面部上开设有沿固定轴(19)轴向的避让通孔,所述固定轴(19)穿过避让通孔并突出于对应侧板(9);

锁紧旋帽(20),所述固定轴(19)突出对应侧板(9)的一端成型有螺旋凸轴(21),所述锁紧旋帽(20)固定旋设于螺旋凸轴(21)上且锁紧旋帽(20)靠近螺旋凸轴(21)的一侧紧贴对应侧板(9)外壁。

6.根据权利要求3所述的一种组合式太阳能光伏板边框,其特征在于,所述弹性缓冲件包括若干个密封软胶条(22),每个所述底框(3)的底板(8)与侧板(9)光伏面板(1)之间以及每个所述限位沉槽中均插设有一个密封软胶条(22)且相邻密封软胶条(22)之间均互相紧贴。

7.根据权利要求1所述的一种组合式太阳能光伏板边框,其特征在于,所述水平底座(6)固定设置于一个竖直底支架(35)的顶部。
