专利号: 2021114575470
申请人: 贵州雄起铝业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

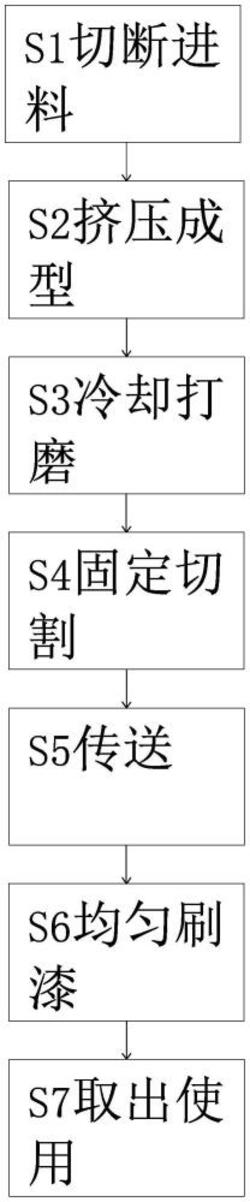

1.一种铝型材生产工艺,其特征在于,包括以下步骤:

S1:切断进料,把加热软化的铝铸棒切成所需的长段,放入到加工箱内;

S2:挤压成型,利用挤压机将切成的铝段挤成型材,并将型材的中间挤出去除;

S3:冷却打磨,对铝型材进行传送冷却和对铝型材进行移动打磨;

S4:固定切割,对铝型材进行稳定地固定,然后进行环形切割;

S5:传送,把切割好的铝型材进行下落传送到刷漆腔内;

S6:均匀刷漆,对铝型材进行全面均匀刷漆,烘干定型;

S7:取出使用,把加工好的铝型材取出;

步骤S1‑S7采用一种铝型材生产设备配合完成,该铝型材生产设备包括加工箱(10),所述加工箱(10)一端设有进料部件(11)对铝铸棒进行切段和进料传送,所述进料部件(11)一侧设有挤压成型部件(12)对铝铸棒进行固定挤压成型,所述挤压成型部件(12)后侧设有切割部件(13)对铝型材进行冷却打磨和切割成段,所述切割部件(13)远离挤压成型部件(12)方向设有刷漆部件(14)对铝型材进行均匀刷漆和烘干传送;所述进料部件(11)包括进料台(15),所述进料台(15)位于加工箱(10)向进料部件(11)一端外,所述加工箱(10)向进料台(15)方向滑动设有切段刀(16),所述加工箱(10)远离切段刀(16)方向滑动设有进料移动块(17),所述进料移动块(17)远离挤压成型部件(12)一侧设有推块(18),所述推块(18)在加工箱(10)内滑动连接,所述进料移动块(17)与挤压成型部件(12)之间固设有连接块(19);

所述挤压成型部件(12)包括伸缩推块(20),所述伸缩推块(20)位于加工箱(10)向进料部件(11)方向一侧,所述伸缩推块(20)向切割部件(13)方向一端固设有挤压块(21),所述伸缩推块(20)与挤压块(21)内滑动设有成型柱(22),所述挤压块(21)远离伸缩推块(20)方向在加工箱(10)内固设有成型板(24),所述成型板(24)上下两端在加工箱(10)内滑动设有两个成型推块(23),所述成型推块(23)内转动设有多个传送柱(25);所述切割部件(13)包括第一电机(26),所述第一电机(26)位于加工箱(10)向挤压成型部件(12)一侧外壁上,所述第一电机(26)向加工箱(10)内部方向固设有冷却转动柱(27),所述冷却转动柱(27)在加工箱(10)内转动连接,多个所述冷却转动柱(27)之间通过联动带连接,所述冷却转动柱(27)内设有吸气腔(28),所述冷却转动柱(27)圆周方向滑动设有多个滑动块(29),所述滑动块(29)内设有吸气通道(30),所述吸气通道(30)与吸气腔(28)连接,所述冷却转动柱(27)上方两侧设有多个第一打磨组(36),所述第一打磨组(36)上下两端设有多个第二打磨组(37),所述第一打磨组(36)向进料部件(11)一侧转动设有转轴(35);所述第一打磨组(36)包含设有伸缩块(31),所述伸缩块(31)向中心方向一端固设有打磨块(32),所述打磨块(32)两侧转动设有多个转柱(33),每个所述转柱(33)上固设有转动打磨块(34),所述第一打磨组(36)与第二打磨组(37)结构一样,所述第二打磨组(37)下方在加工箱(10)内设有回收腔(38),所述第二打磨组(37)下方远离回收腔(38)一侧设有传送腔(40),所述传送腔(40)内转动设有传送机构(39),所述传送机构(39)在加工箱(10)内转动连接;所述刷漆部件(14)包括刷漆腔(41),所述刷漆腔(41)位于加工箱(10)远离进料部件(11)一端,所述刷漆腔(41)内部上方转动设有连接柱(42),所述连接柱(42)外圆周面上滑动设有移动块(43),所述移动块(43)下端固设有固定块(44),所述固定块(44)下端固设有第一刷漆块(45),所述第一刷漆块(45)内设有第一刷漆组(60),所述第一刷漆块(45)的两侧转动设有两个刷漆转动轴(46),所述两个刷漆转动轴(46)下端固设有两个第二刷漆块(47),所述两个第二刷漆块(47)内设有两个第二刷漆组(61),所述第一刷漆块(45)下方在加工箱(10)内固设有底板(48),所述底板(48)内设有第一刷漆组(60);所述第二刷漆组(61)包含设有第二电机(49),所述第二电机(49)向中间方向一端固设有转动伸缩柱(50),所述转动伸缩柱(50)远离第二电机(49)一端固设有转动刷漆块(51),所述转动刷漆块(51)远离转动伸缩柱(50)一端固设有刷头(52),所述转动刷漆块(51)两侧滑动设有两个滑动刷头(53),所述转动刷漆块(51)与转动伸缩柱(50)内设有离心腔(57),所述滑动刷头(53)内设有出料通道(58),所述离心腔(57)与出料通道(58)连接,所述第一刷漆组(60)与第二刷漆组(61)结构基本相同,所述第一刷漆组(60)与第二刷漆组(61)结构区别在于第一刷漆组(60)内的转动伸缩柱(50)两侧设有两个涂料腔(54),所述两个转动刷漆块(51)内转动设有两个转动加热柱(55),所述转动刷漆块(51)两侧转动设有两个转动刷块(59),所述涂料腔(54)与离心腔(57)之间连接设有进料通道(56),所述底板(48)内滑动设有加热滑动块(63),所述加工箱(10)向底板(48)一端滑动设有出口滑板(62)。
