3+

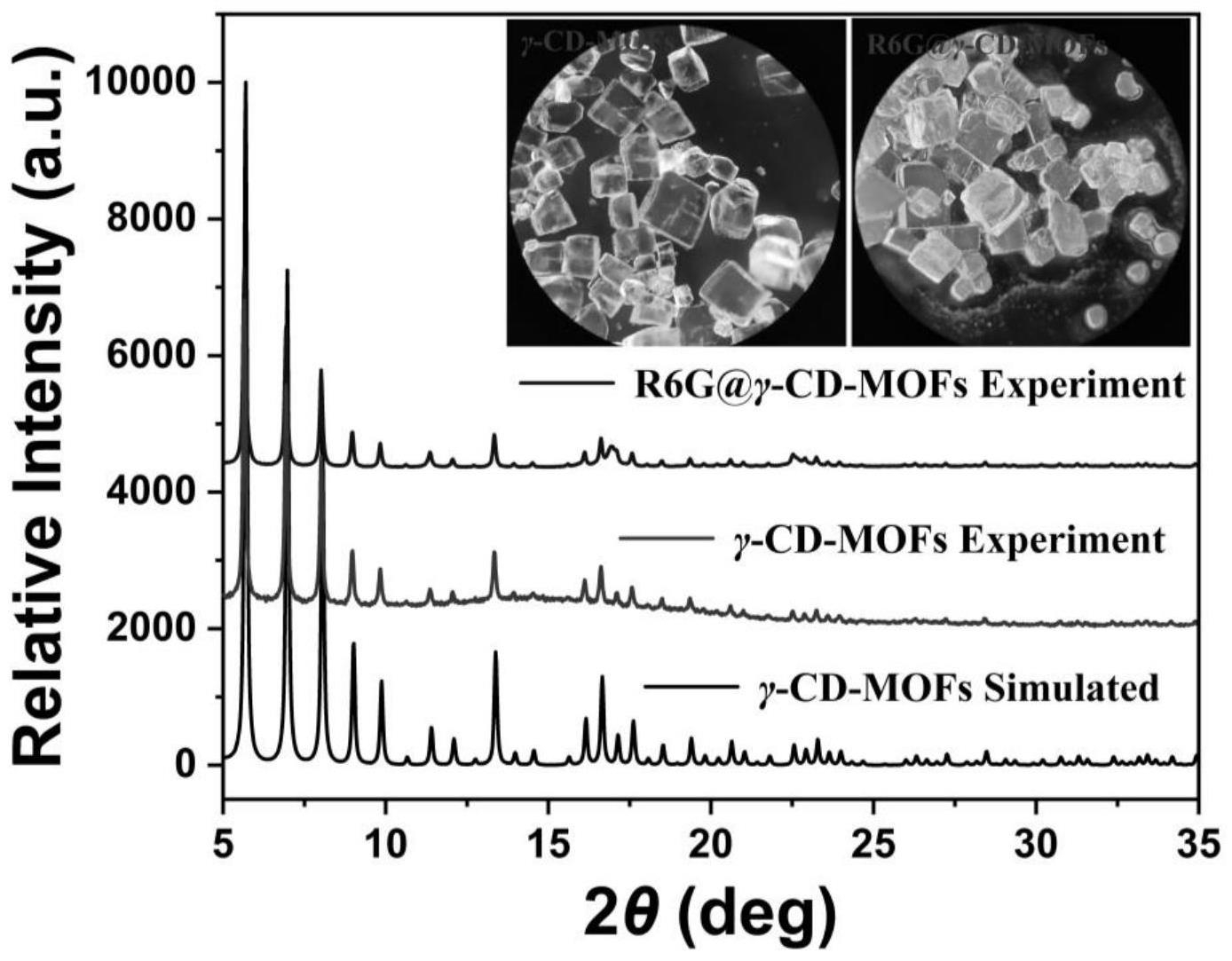

1.一种选择性检测Fe 的R6G@γ ‑CD‑MOFs复合材料的制备方法，包括：将0.65 g  γ ‑环糊精、0.225 gKOH和5 mg罗丹明6G溶解于10.00 mL蒸馏水中，磁力搅拌反应1 h，然后过滤，将滤液置于含有50 mL甲醇的密封大烧杯中进行扩散反应，3天后得到黄色立方晶体，过滤并用甲醇洗涤三次，在空气中干燥，得到R6G@γ‑CD‑MOFs复合材料；

所述的R6G@γ‑CD‑MOFs复合材料是把R6G染料引入到γ ‑CD‑MOFs材料的一维孔道中。

3+

2.一种根据权利要求1所述的制备方法制得的R6G@γ ‑CD‑MOFs复合材料在Fe 传感中的应用，包括：

把50 mg R6G和R6G@γ ‑CD‑MOFs复合材料研磨碎后，测定其激发波长和发射波长，分别‑2

把20 mg R6G@γ ‑CD‑MOFs复合材料溶解在3 mL、浓度均为1×10 mol/L的不同的金属盐水3+

溶液中，测定其荧光光谱；把20 mg R6G@γ ‑CD‑MOFs复合材料溶解在3 mL、不同浓度的Fe离子水溶液中，在相同条件下测定其荧光光谱；所述的R6G@γ ‑CD‑MOFs复合材料能够从123+ ‑4 ‑2

种金属中选择性传感4  ‑1 Fe 离子，在3+2×102+ ~23+.0×102+  mol/L2+ 2+范围内其猝灭常数2+ 2+ + K2+sv值为3+1.033×10 M ；所述的12种金属为：Cr 、Mn 、Fe 、Co 、Ni 、Cu 、Zn 、Cd 、Ag 、Pb 、Al 和In+

。
