专利号: 2021114235159
申请人: 张浅花
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

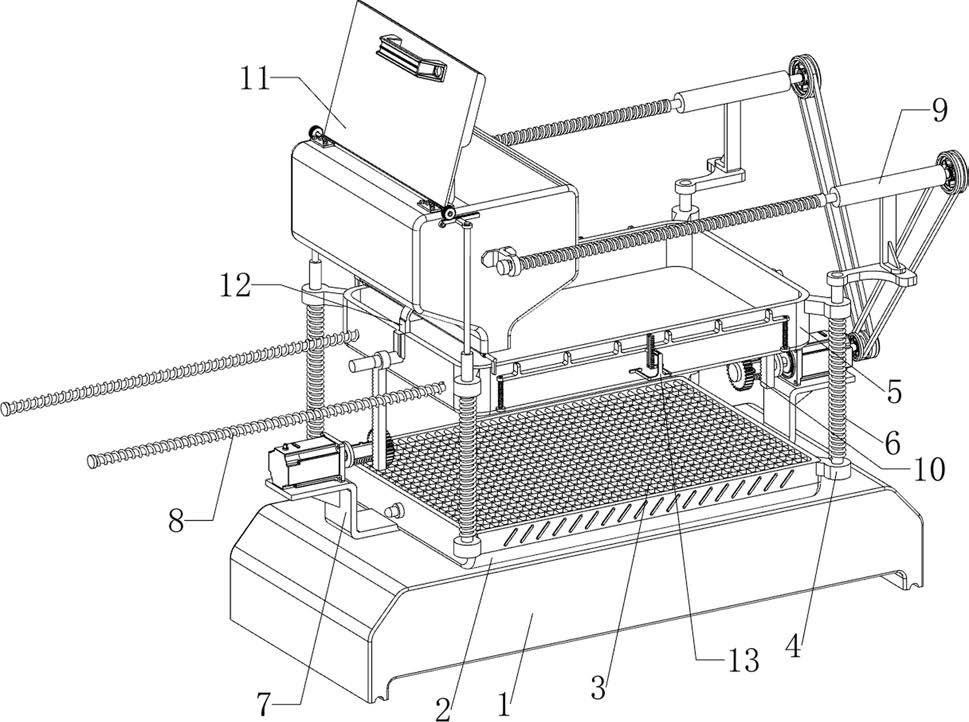

1.一种烟草干燥剂二次回收烘干设备,其特征在于,包括有:底座(1)和干燥机(2),底座(1)顶部设有干燥机(2);

保护网(3),干燥机(2)上设有保护网(3);

导向杆(4),干燥机(2)两侧均对称设有导向杆(4);

托料盘(5),导向杆(4)上部之间滑动式设有托料盘(5);

第一弹簧(6),导向杆(4)上均设置有第一弹簧(6),第一弹簧(6)两端分别与托料盘(5)和导向杆(4)连接;

升降机构(7),底座(1)顶部设有升降机构(7);

抹平机构(8),托料盘(5)上设有抹平机构(8)。

2.如权利要求1所述的一种烟草干燥剂二次回收烘干设备,其特征在于,升降机构(7)包括有:

安装板(70),底座(1)顶部两侧中部均设有安装板(70),安装板(70)内侧均与干燥机(2)连接;

双轴电机(71),一侧的安装板(70)顶部设有双轴电机(71);

伺服电机(74),另一侧的安装板(70)顶部设有伺服电机(74);

第一齿轮(72),伺服电机(74)输出轴上和双轴电机(71)一侧的输出轴上均设有第一齿轮(72),一侧的第一齿轮(72)与双轴电机(71)一侧的输出轴滑动式连接;

第一齿条(73),托料盘(5)两侧中部均设有第一齿条(73),另一侧的第一齿条(73)与另一侧的第一齿轮(72)啮合,一侧的第一齿条(73)与一侧的第一齿轮(72)配合。

3.如权利要求2所述的一种烟草干燥剂二次回收烘干设备,其特征在于,抹平机构(8)包括有:

连接杆(81),托料盘(5)一侧对称滑动式设有连接杆(81);

抹平板(80),连接杆(81)一侧之间设有抹平板(80),抹平板(80)位于托料盘(5)内部;

第二弹簧(82),连接杆(81)上均设置有第二弹簧(82),第二弹簧(82)两端分别与连接杆(81)和托料盘(5)连接。

4.如权利要求3所述的一种烟草干燥剂二次回收烘干设备,其特征在于,还包括有移动机构(9),移动机构(9)包括有:轴承座(90),一侧的导向杆(4)上部均设有轴承座(90);

丝杆(91),轴承座(90)上部均转动式设有丝杆(91);

装料箱(92),丝杆(91)一侧之间螺纹式设有装料箱(92);

传动组件(93),丝杆(91)另一侧与双轴电机(71)另一侧的输出轴之间均设有传动组件(93)。

5.如权利要求4所述的一种烟草干燥剂二次回收烘干设备,其特征在于,还包括有下料机构(13),下料机构(13)包括有:异形板(130),托料盘(5)两侧下部均滑动式设有异形板(130);

第六弹簧(131),异形板(130)底部两侧与托料盘(5)之间均设有第六弹簧(131);

棘齿(132),异形板(130)外侧中部均设有棘齿(132);

第二空心筒(133),托料盘(5)两侧下部中侧均设有第二空心筒(133);

卡块(134),第二空心筒(133)上部内侧均滑动式设有卡块(134),卡块(134)与棘齿(132)配合;

第七弹簧(135),卡块(134)外侧与同侧的第二空心筒(133)之间均设有第七弹簧(135);

转板(136),装料箱(92)下部一侧转动式设有转板(136),转板(136)挡住装料箱(92)底部,转板(136)与异形板(130)配合;

第二扭簧(137),转板(136)两侧与装料箱(92)之间均设有第二扭簧(137)。

6.如权利要求5所述的一种烟草干燥剂二次回收烘干设备,其特征在于,还包括有卡位机构(10),卡位机构(10)包括有:第三弹簧(100),一侧的第一齿轮(72)与双轴电机(71)一侧的输出轴之间设有第三弹簧(100);

楔形块(101),双轴电机(71)一侧的输出轴上滑动式设有楔形块(101),楔形块(101)位于一侧的第一齿轮(72)的一侧,楔形块(101)与一侧的第一齿轮(72)配合;

第四弹簧(102),楔形块(101)一侧与双轴电机(71)一侧的输出轴之间设有第四弹簧(102)。

7.如权利要求6所述的一种烟草干燥剂二次回收烘干设备,其特征在于,还包括有翻盖机构(11),翻盖机构(11)包括有:翻盖板(110),装料箱(92)顶部一侧转动式设有翻盖板(110);

第二齿条(111),另一侧的导向杆(4)上部均设有第二齿条(111);

第二齿轮(112),翻盖板(110)上对称设有第二齿轮(112),第二齿轮(112)与第二齿条(111)配合。

8.如权利要求7所述的一种烟草干燥剂二次回收烘干设备,其特征在于,还包括有触发机构(12),触发机构(12)包括有:第一空心筒(120),装料箱(92)一侧下部中间设有第一空心筒(120);

滑板(121),第一空心筒(120)内侧下部滑动式设有滑板(121);

第五弹簧(122),滑板(121)顶部与第一空心筒(120)之间设有两个第五弹簧(122);

楔形板(123),滑板(121)下部转动式设有楔形板(123),楔形板(123)与抹平板(80)配合;

第一扭簧(124),楔形板(123)两侧上部与滑板(121)之间均设有第一扭簧(124)。
