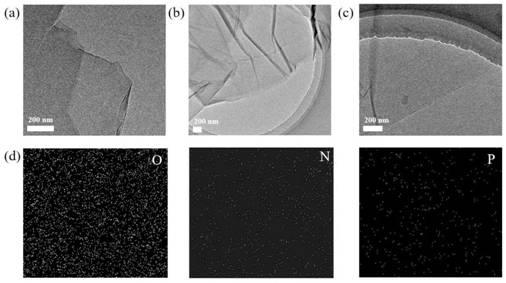

1.一种含氧叠氮基团功能化改性氧化石墨烯纳米材料，其特征在于所述含氧叠氮基团功能化改性氧化石墨烯纳米材料按如下方法制备：向氧化石墨烯的水分散液中加入有机叠氮化合物，在0～10℃下搅拌反应30～60min，所得反应液经后处理，得到所述含氧叠氮基团功能化改性氧化石墨烯纳米材料；

所述有机叠氮化合物为叠氮磷酸二苯酯；所述氧化石墨烯的水分散液中所含氧化石墨烯的质量与所述有机叠氮化合物的质量比为40:1～4；所述氧化石墨烯的水分散液中所含水的体积以氧化石墨烯的质量计为200～500mL/g；

所述后处理为：所述反应液离心，所得沉淀物经水洗、离心，所得沉淀于‑80～‑20℃冷藏8‑20h后，于‑20～0℃进行冷冻干燥，得到所述含氧叠氮基团功能化改性氧化石墨烯纳米材料。

2.如权利要求1所述的含氧叠氮基团功能化改性氧化石墨烯纳米材料，其特征在于：所述氧化石墨烯的水分散液中所含氧化石墨烯的质量与所述有机叠氮化合物的质量比为20:

1。

3.如权利要求1所述的含氧叠氮基团功能化改性氧化石墨烯纳米材料，其特征在于：所述氧化石墨烯的水分散液中所含水的体积以氧化石墨烯的质量计为250mL/g。

4.一种以如权利要求1所述的含氧叠氮基团功能化改性氧化石墨烯纳米材料制备的混合基质膜。

5.如权利要求4所述的混合基质膜，其特征在于所述混合基质膜按如下方法制备：将所述含氧叠氮基团功能化改性氧化石墨烯纳米材料均匀分散于有机溶剂中，加入聚合物粉末，于20～30℃搅拌8～24h至聚合物完全溶解后，超声0.5‑2h并静置3～5h，得到铸膜液，刮膜，得到所述混合基质膜；所述含氧叠氮基团功能化改性氧化石墨烯纳米材料与所述聚合物粉末的质量比为0.832～8.32:1000；所述有机溶剂为N,N二甲基甲酰胺、N,N二甲基乙酰胺、丙二醇甲醚或N‑甲基吡咯烷酮；所述聚合物粉末为聚醚砜、聚砜、聚丙烯腈或芳香族聚酰胺。

6.如权利要求5所述的混合基质膜，其特征在于：所述有机溶剂的体积以所述聚合物的质量计为3～4mL/g。

7.如权利要求5所述的混合基质膜，其特征在于：所述有机溶剂为N,N二甲基乙酰胺。

8.如权利要求5所述的混合基质膜，其特征在于：所述聚合物粉末为聚砜。
