1.一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，其特征在于，包括以下步骤：

1)取0.1～2g的CuCl2·2H2O、1～4g的邻苯二甲酸酐、1～5g的尿素和0.1～0.5g的钼酸铵混合研磨；

2)将步骤1)的混合物先在130～180℃，保温0.5～1h；再升温至230℃～280℃，保温1～

3h；

3)冷却后将产物研磨，并清洗烘干，得到CuPc；

4)取0.1～0.5g的CoCl2·6H2O、0.1～0.6g的邻苯二甲酸酐、0.2～0.8g的尿素、0.02～

0.08g的钼酸铵和0.05～1.20g步骤3)得到的CuPc混合研磨；

5)将步骤4)的混合物先在130～180℃，保温0.1～1h；再升温至200～400℃，保温1～

3h；

6)冷却后将产物研磨，并清洗烘干，得到CoPc/CuPc复合催化材料。

2.根据权利要求1所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，其特征在于，所述步骤1)和步骤4)中在玻璃研钵中充分研磨并混合均匀。

3.根据权利要求1所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，其特征在于，所述步骤2)和步骤5)中混合物置于坩埚并转移至马弗炉进行加热。

4.根据权利要求3所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，‑1

其特征在于，所述步骤2)中以5～10℃min 的升温速率升温。

5.根据权利要求3所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，‑1

其特征在于，所述步骤5)中以1～10℃min 的升温速率升温。

6.根据权利要求1所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，其特征在于，所述步骤3)和步骤6)中将得到的产物研磨成细微颗粒并用去离子水浸泡清洗，再用去离子水和无水乙醇交替清洗抽滤。

7.根据权利要求6所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，其特征在于，所述去离子水浸泡清洗包括：将产物置于去离子水中浸泡10～24h后，倒掉上层的杂质，并重复3～10次。

8.根据权利要求6所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，其特征在于，所述去离子水和无水乙醇交替清洗抽滤3～5次。

9.根据权利要求1所述的一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc的制备方法，其特征在于，所述步骤3)和步骤6)中在鼓风烘箱中干燥8～12小时。

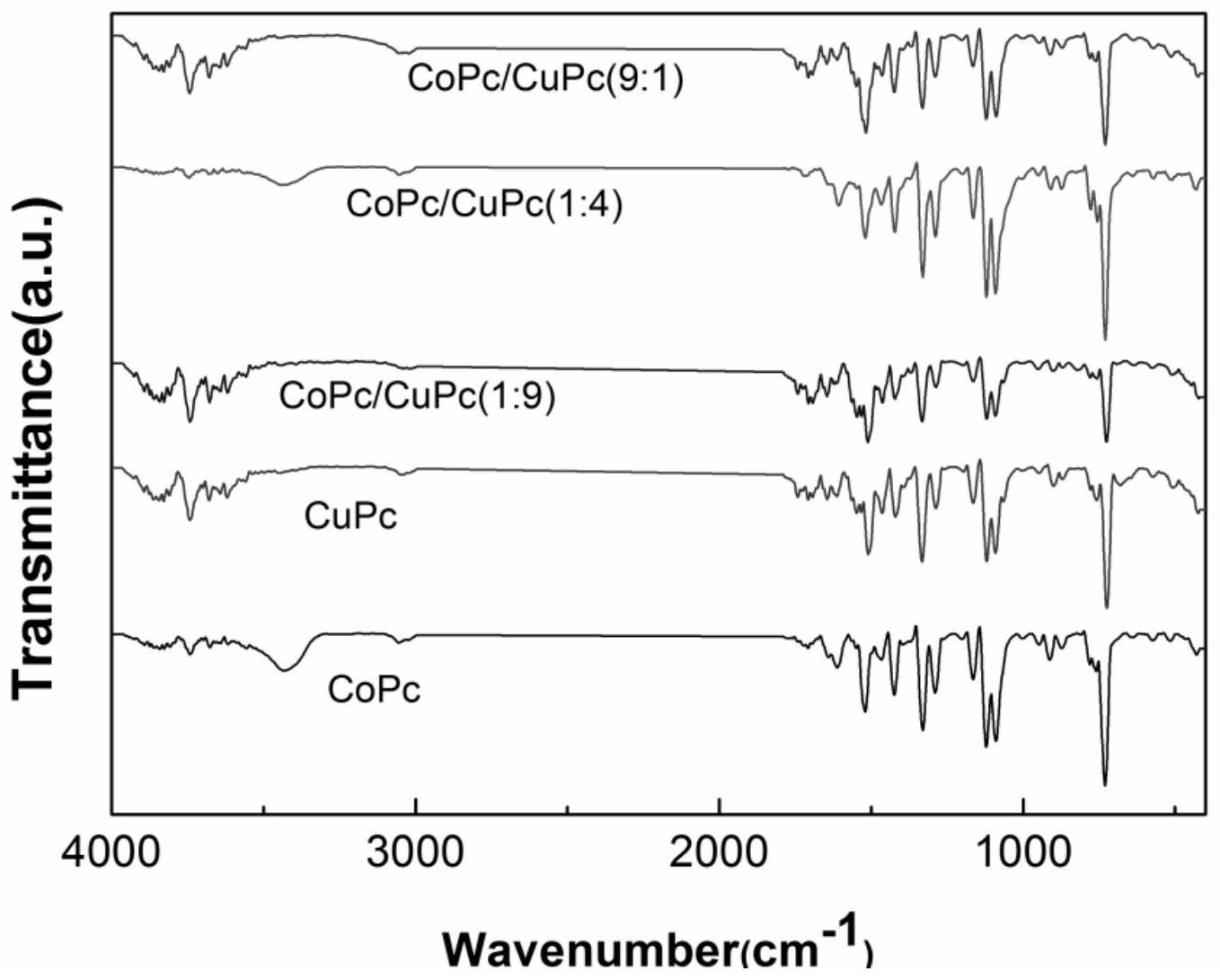

10.一种锂/亚硫酰氯电池正极催化材料CoPc/CuPc，其特征在于，采用权利要求1至9中任意一项所述的制备方法制备得到，呈团状形貌，CoPc包覆在CuPc上。
