专利号: 2021113654507
申请人: 浙江南方智慧水务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

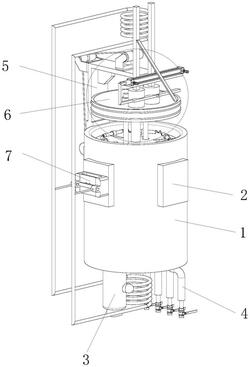

1.一体化变频恒压二次供水设备,其特征在于:包括罐体(1),所述罐体(1)的一侧设置有挑梁(5),挑梁(5)通过安装块(501)和罐体(1)的侧壁连接,安装块(501)的一侧设置有和罐体(1)外侧壁轮廓相匹配的贴合弧面(506),所述挑梁(5)的顶端设置有横板(10),横板(10)和挑梁(5)相互垂直,所述横板(10)的下方设置有重力盘(6),且重力盘(6)的顶端设置有砝码调节组件,所述挑梁(5)的侧壁上设置有重力提升组件,所述罐体(1)的内侧固定安装有两个中心导杆(102),且重力盘(6)的中间设置有两个和中心导杆(102)相匹配的滑行套管,所述重力盘(6)的外侧还设置有密闭机构,所述重力盘(6)的下方设置有电磁感应刮料组件,且罐体(1)的侧壁上设置有三个搭载台(2),中间搭载台(2)上设置有磁力发生机构,左侧搭载台(2)上设置有进水泵(103),进水泵(103)的输出管接通沉头进液孔(104),所述罐体(1)的底端还设置有压力监测机构和输出控制机构,所述罐体(1)的外侧壁上还设置有通气阀(101);

所述砝码调节组件包括两个砝码块(1001),砝码块(1001)的顶端设置有标杆(1002),横板(10)上设置有和标杆(1002)相匹配的穿插槽口,所述横板(10)的顶端还固定安装有穿插气缸(1003),且穿插气缸(1003)的输出端安装有锁扣架(1005),两个所述砝码块(1001)上设置有和锁扣架(1005)相匹配的线槽,所述锁扣架(1005)的侧壁上还设置有拨动圆杆(1006),且重力盘(6)的顶端设置有斜杆(1007),斜杆(1007)和重力盘(6)的顶面形成六十度夹角,斜杆(1007)和重力盘(6)的连接点在重力盘(6)的边缘位置,斜杆(1007)在竖直方向的投影不超过重力盘(6)的轮廓,所述穿插气缸(1003)的两个气压腔室上均设置有闭合气阀(1004);

所述重力提升组件包括提升电机(502),提升电机(502)的输出端安装有线辊(503),且挑梁(5)的侧壁和顶端均固定安装有换向架(505),线辊(503)上牵引出牵引绳(504),牵引绳(504)绕过两个换向架(505),且牵引绳(504)从挑梁(5)的顶端穿过和重力盘(6)的顶面连接,换向架(505)上设置有和牵引绳(504)相匹配的换向槽,挑梁(5)上设置有和牵引绳(504)相匹配的提升孔。

2.根据权利要求1所述的一体化变频恒压二次供水设备,其特征在于:所述密闭机构包括不锈钢套(601),不锈钢套(601)包裹在重力盘(6)的外侧,且不锈钢套(601)的外侧设置有两个密闭环(602),不锈钢套(601)的侧壁上设置有和密闭环(602)相匹配的环形装填槽,所述罐体(1)的顶端端口设置有圆弧倒角,密闭环(602)的材质为橡胶材质。

3.根据权利要求1所述的一体化变频恒压二次供水设备,其特征在于:所述电磁感应刮料组件包括刮料盘(8),刮料盘(8)通过立柱(801)和重力盘(6)的底面固定连接,且刮料盘(8)的中间设置有和中心导杆(102)相匹配的避让孔,所述刮料盘(8)的顶面设置有六个发散通道(802),发散通道(802)的内侧设置有发散滑块(803),发散滑块(803)和发散通道(802)滑动连接,所述发散滑块(803)的顶端设置有圆形套,圆形套里固定安装有横移杆(804),横移杆(804)之间通过拖行软线(805)首尾相连接,所述发散通道(802)的侧壁上设置有刮料圆杆,刮料圆杆的端头设置有刮料板(806),刮料板(806)的材质为塑料,其中一个横移杆(804)的中间设置有中断块(807),中断块(807)的材质为陶瓷,该横移杆(804)的两端接通外接导线,横移杆(804)和拖行软线(805)通过绝防水料膜密闭包裹,中断的中断块(807)和电极导线连接处通过绝缘胶带密闭包裹。

4.根据权利要求1所述的一体化变频恒压二次供水设备,其特征在于:所述磁力发生机构包括电极框架(7),电极框架(7)上设置有两个接电块,且接电块上设置有外延导杆(704),外延导杆(704)的端头上固定安装有并联导杆(703),并联导杆(703)的上方和下方设置有上螺旋导线架(701)和下螺旋导线架(702),两个并联导杆(703)的端头分别连接上螺旋导线架(701)和下螺旋导线架(702)的两个电极端,所述电极框架(7)的中间设置有空腔,空腔里安装有转角气缸(707),转角气缸(707)的输出端安装有换向块(705),换向块(705)的两端设置有换向电极(706),换向电极(706)分别与两个接电块接触,换向块(705)的材质为陶瓷。

5.根据权利要求1所述的一体化变频恒压二次供水设备,其特征在于:所述压力监测机构包括检测罐(3),所述检测罐(3)的底端设置有压力表(301),且检测罐(3)的侧壁上设置有塑料囊(302)。

6.根据权利要求1所述的一体化变频恒压二次供水设备,其特征在于:所述输出控制机构包括集中管(401),集中管(401)接通罐体(1)的内腔,且集中管(401)的底端设置有四个发散管(4),发散管(4)的底端均设置有连接阀(402)。

7.根据权利要求1所述的一体化变频恒压二次供水设备,其特征在于:所述电磁感应刮料组件和磁力发生机构替换为机械打磨组件,机械打磨组件包括机械盘(9),机械盘(9)通过两个吊装架(901)和重力盘(6)的底面连接,且机械盘(9)的中间设置有和中心导杆(102)相匹配的避让通道(902),所述机械盘(9)的顶端设置有齿轮环(903),齿轮环(903)和机械盘(9)旋转连接,所述齿轮环(903)的侧壁上设置有两个清扫片(906),清扫片(906)的材质为塑料,所述机械盘(9)的底端设置有动力驱动组件。

8.根据权利要求7所述的一体化变频恒压二次供水设备,其特征在于:所述动力驱动组件包括减速齿轮(904),所述减速齿轮(904)和机械盘(9)的顶面旋转连接,且减速齿轮(904)安装在水下电机(905)的输出端上,水下电机(905)固定在机械盘(9)的底面。
