专利号: 202111364412X
申请人: 中建材(山西)勘测设计研究院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

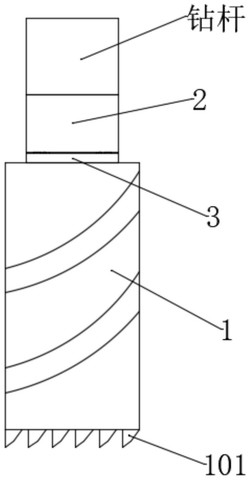

1.一种地质勘测用深层岩石样品取样装置,包括钻探头(1),所述钻探头(1)的下端固定连接有齿刃(101),其特征在于:所述钻探头(1)的上方设置有间隔驱动杆(2),且间隔驱动杆(2)的上端螺纹连接有钻杆,所述钻探头(1)与间隔驱动杆(2)之间连接有连接器(3),所述钻探头(1)位于间隔驱动杆(2)内部的上端侧壁固定连接有套筒(4),所述钻探头(1)的内壁滑动连接有样品顶板(5),且样品顶板(5)的上端侧壁固定连接有贯穿钻探头(1)上端侧壁的自断器(6),所述自断器(6)的两侧侧壁均开设有收复槽(601),且收复槽(601)的内壁镶嵌有磁铁块二(602),所述自断器(6)位于收复槽(601)上方的侧壁滑动连接有隔磁板(603),且隔磁板(603)的上端通过弹性绳与自断器(6)的内壁固定连接,所述收复槽(601)的内壁还固定连接有导磁间隔板(604),且隔磁板(603)位于导磁间隔板(604)与磁铁块二(602)之间,所述收复槽(601)中磁吸附有移动连接键(7),且移动连接键(7)贯穿套筒(4),所述间隔驱动杆(2)的内壁开设有与移动连接键(7)匹配的连接插槽(201),且连接插槽(201)的内壁镶嵌有磁铁块一(202);

所述移动连接键(7)与磁铁块二(602)和磁铁块一(202)磁性相反,且磁铁块二(602)对移动连接键(7)的吸附强度大于磁铁块一(202)对移动连接键(7)的吸附强度;

所述移动连接键(7)的长度大于连接插槽(201)的长度且小于收复槽(601)加上套筒(4)壁厚的总长度。

2.根据权利要求1所述的一种地质勘测用深层岩石样品取样装置,其特征在于:所述连接器(3)的内壁固定镶嵌有滚珠环(301),且间隔驱动杆(2)的下端侧壁固定连接有与T形滑动插块(302)滚动连接的T形滑动插块(302)。

3.根据权利要求1所述的一种地质勘测用深层岩石样品取样装置,其特征在于:所述移动连接键(7)的两侧侧壁均固定连接有多个滑动助球(701),所述滑动助球(701)采用光滑的耐摩擦材料制成。

4.根据权利要求1所述的一种地质勘测用深层岩石样品取样装置,其特征在于:所述隔磁板(603)为中空结构,且隔磁板(603)的长度大于收复槽(601)的内径,所述隔磁板(603)的上端固定连接有按杆。

5.根据权利要求1所述的一种地质勘测用深层岩石样品取样装置,其特征在于:所述样品顶板(5)的两侧侧壁均开设有凹槽,且凹槽的内壁通过弹簧连接有弧形卡块(501),所述钻探头(1)的下端内壁开设有与弧形卡块(501)匹配的弧形卡槽(102)。

6.根据权利要求1所述的一种地质勘测用深层岩石样品取样装置,其特征在于:所述钻探头(1)的上端内壁固定连接有缓冲垫板(8),且缓冲垫板(8)采用高弹性材料制成。

7.根据权利要求1所述的一种地质勘测用深层岩石样品取样装置,其特征在于:所述连接器(3)的上端侧壁活动镶嵌有多个等间距设置的滚珠(9)。

8.根据权利要求1所述的一种地质勘测用深层岩石样品取样装置的使用方法,其特征在于:包括以下步骤:

S1,在使用前的初始状态中,移动连接键(7)被吸附在收复槽(601)中,此时间隔驱动杆(2)的转动并不会带动钻探头(1)转,因此要实现间隔驱动杆(2)能驱动钻探头(1),需要通过间隔驱动杆(2)上方的螺纹连接口去向下按压隔磁板(603),当隔磁板(603)下移挡在磁铁块二(602)与导磁间隔板(604)中间时,移动连接键(7)被磁铁块一(202)吸进连接插槽(201)中,从而实现了钻探头(1)与间隔驱动杆(2)的连接;

S2,在上一步骤的基础上样品顶板(5)和自断器(6)一起向下掉落,若样品顶板(5)不能顺畅的滑落,借助杆状工具向下捅自断器(6),直到样品顶板(5)处在钻探头(1)的下端开口处;

S3,最后将钻杆与间隔驱动杆(2)连接起来,启动钻机即可进行钻探取样,当钻探头(1)中样品满时,样品顶板(5)被推挤到最上部回复到初始状态,此时移动连接键(7)又被重新吸回收复槽(601)中,间隔驱动杆(2)不再驱动钻探头(1)跟随转动,这时停止钻探工作,拔出钻探头(1)并将样品取出来;

S4,取样品时,重复按压隔磁板(603)的动作,以让移动连接键(7)被吸进连接插槽(201)中,然后重复S2步骤,从而将样品完整的取出来。
