1.一种固相微萃取器，其为涂层纤维，其特征在于，由晶态多孔聚合物和环氧树脂复合涂覆而成，通过如下方法制备而成：（1）将表面羟基化的不锈钢纤维基底一端插入稀释的环氧树脂中，缓慢取出后，再插入到晶态多孔聚合物粉末中干燥；(2)重复步骤（1）操作，直到达到所需的涂层厚度；最后将上述纤维置于微量进样器中，得到固相微萃取器；

所述的晶态多孔聚合物通过如下方法制备而成：将刚性多胺和苯并[1,2‑b:3,4‑b’:

5,6‑b’]三噻吩‑2,5,8‑三醛混合，加入至耐压玻璃管中，依次注入二氧六环、均三甲苯和乙酸；将混合物在液氮中冷冻，抽真空，氮气回填；最后将玻璃管在真空条件下熔封，加热反应；反应结束后，固体产物经清洗，烘干，最终得到目标物；

所述刚性多胺为：三(4‑氨基苯基)胺，1，3，5‑三（4‑氨苯基）苯，1,3,5‑三氨基苯，三聚氰胺，对苯二胺，5,5'‑二氨基‑2,2'‑联吡啶；

所述环氧树脂为：双酚A型环氧树脂，双酚S型环氧树脂。

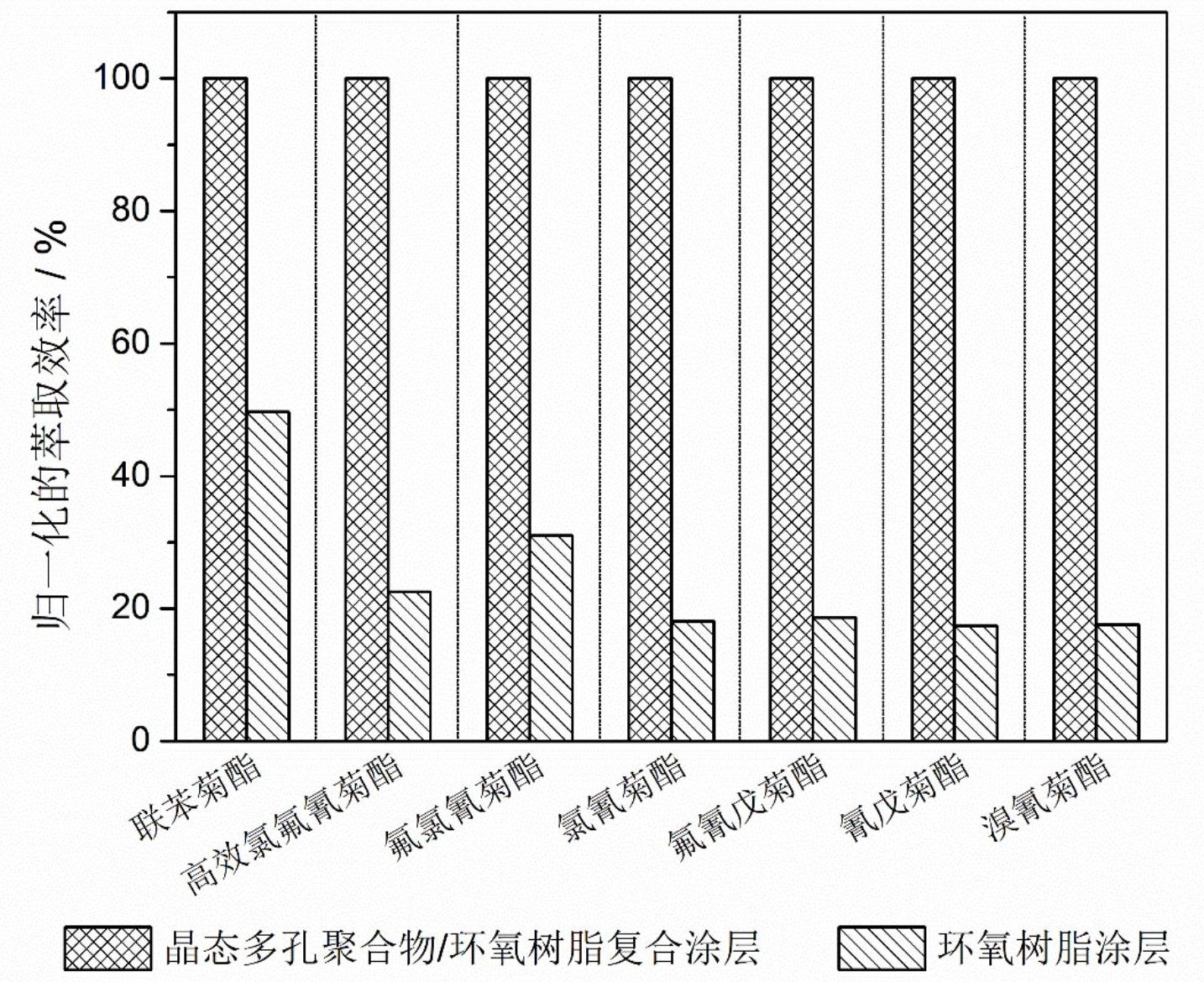

2.如权利要求1所述的固相微萃取器，其特征在于，所述的涂层厚度为10 100 μm。

~
