1.一种高强高韧阻燃型聚乳酸复合材料，其特征在于，按质量份数计，包括有以下组分：

聚乳酸 40～99份，

多嵌段共聚物 1～60份；

所述的多嵌段共聚物至少包含一个聚乳酸链段和一个聚磷酸酯链段，结构式如下：其中，R1基团为氢、C1～C20的烷基、C1～C20的芳基、C1～C20的烷氧基或C1～C20的芳氧基；

R2基团为C1‑C20的烷基、C1‑C20的芳基、C1‑C20的烷氧基、C1‑C20的烯基或C1‑C20的炔基；

n、x、y均为正整数；

所述聚磷酸酯链段的含量为1～75wt％；

所述多嵌段共聚物的重均分子量≥1万。

2.根据权利要求1所述的高强高韧阻燃型聚乳酸复合材料，其特征在于所述多嵌段共聚物的合成方法包括有以下步骤：按质量份数，在无水、无氧的条件下，将0.01～5份引发剂、0.01～5份催化剂与溶剂混合形成溶液，将20～99份丙交酯单体加入到聚合体系中进行聚合，聚合温度为‑40℃～60℃，聚合时间为10s～1h；加入1～80份环磷酸酯单体进行聚合，聚合温度为‑40℃～60℃，聚合时间为30s～2h；加入0.01～5份化合物A进行反应，反应温度为‑40℃～60℃，反应时间为30s～5h，得到所需的多嵌段共聚物；

所述化合物A的分子结构中有且仅有两个异氰酸酯基团。

3.根据权利要求2所述的高强高韧阻燃型聚乳酸复合材料，其特征在于：所述的引发剂为二醇类化合物。

4.根据权利要求2所述的高强高韧阻燃型聚乳酸复合材料，其特征在于：所述的催化剂为有机碱。

5.根据权利要求2所述的高强高韧阻燃型聚乳酸复合材料，其特征在于：所述溶剂为非质子性溶剂。

6.根据权利要求2所述的高强高韧阻燃型聚乳酸复合材料，其特征在于：所述的丙交酯单体为左旋丙交酯、右旋丙交酯、内消旋丙交酯中的至少一种。

7.根据权利要求2所述的高强高韧阻燃型聚乳酸复合材料，其特征在于：所述环磷酸酯单体的结构式如下：

其中，R1基团为氢、C1～C20的烷基、C1～C20的芳基、C1～C20的烷氧基或C1～C20的芳氧基；

R2基团为C1‑C20的烷基、C1‑C20的芳基、C1‑C20的烷氧基、C1‑C20的烯基或C1‑C20的炔基。

8.根据权利要求2所述的高强高韧阻燃型聚乳酸复合材料，其特征在于：所述的化合物A为1,6‑二异氰酸酯基己烷、二甲苯烷二异氰酸酯、三甲基六亚甲基二异氰酸酯、甲苯‑2,4‑二异氰酸酯、异氟尔酮二异氰酸酯中的至少一种。

9.根据权利要求1至8中任一权利要求所述的高强高韧阻燃型聚乳酸复合材料，其特征在于：所述的聚乳酸链段为左旋聚乳酸、右旋聚乳酸、左旋右旋乳酸无规排列的无规聚乳酸中的至少一种。

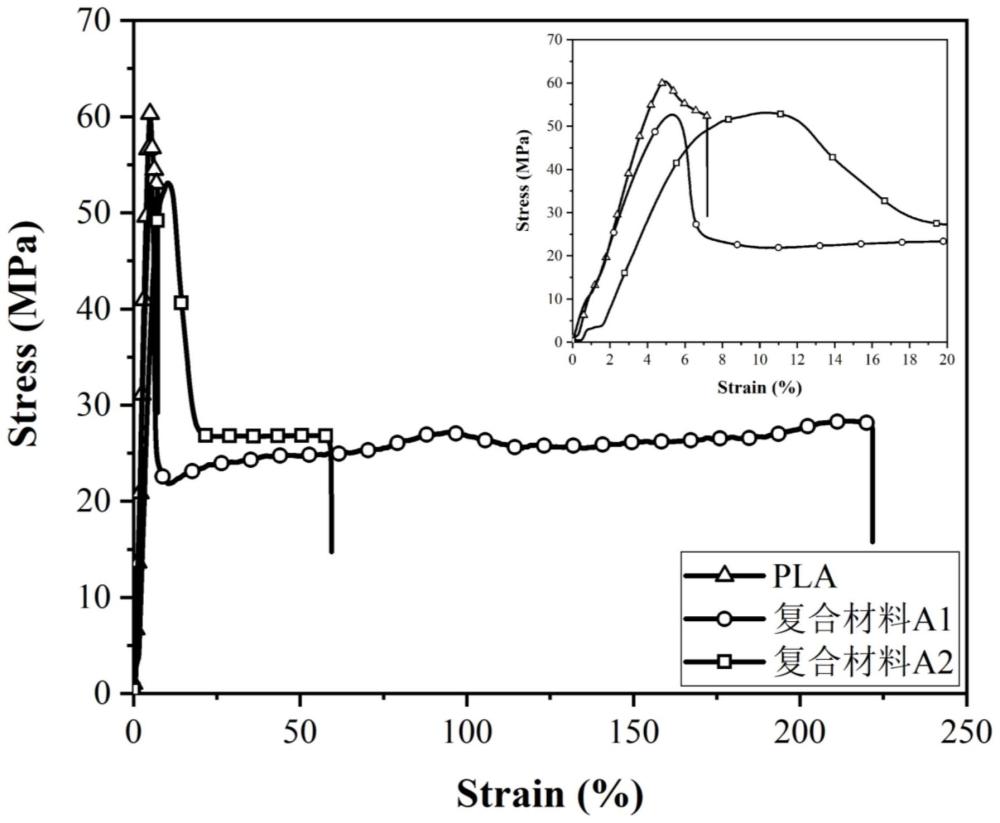

10.一种权利要求1至9中任一权利要求所述的高强高韧阻燃型聚乳酸复合材料的制备方法，其特征在于包括以下步骤：将商业化聚乳酸粒料和多嵌段共聚物在160℃～200℃的条件下熔融共混制得所需的高强高韧阻燃型聚乳酸复合材料。
