专利号: 2021112897357
申请人: 江苏安全技术职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

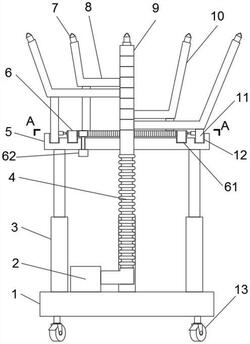

1.一种工程现场施工使用的雾化加湿抑尘设备,其特征在于,包括:底座(1);

支撑座(5),水平设置在底座(1)上方,其通过支撑架(3)与底座连接;

供水管(4),设置在底座(1)与支撑座(5)之间,其上端穿过支撑座(5)且设置在支撑座(5)的中心位置处;

高压水泵(2),设置在底座(1)上,其入水口连接有水源,其出水口与供水管(4)的下端连通;

喷水结构,其包括:连接管(8),其一端通过旋转接头(9)与供水管(4)背离高压水泵(2)出水口的端部连通,另外一端通过导向结构与支撑座(5)连接,所述连接管(8)背离旋转接头(9)的一端连通有斜管(10),所述斜管(10)背离连接管(8)的一端连接有雾化喷头(7),所述喷水结构设置有多个,多个连接管(8)均通过对应的旋转接头(9)与供水管(4)连接,且多个旋转接头(9)之间转动连接;

驱动结构(6),设置在支撑座(5)上,用于驱动连接管(8)转动;所述驱动结构(6)包括:环形的滑槽(61),开设在支撑座(5)上且位于导向槽(12)的内圈;

滑环(63),滑动设置在滑槽(61)内,所述滑环(63)的上端延伸出滑槽(61);

内齿圈(65),与滑环(63)的内周面固定连接;

齿轮(64),设置在支撑座(5)上,所述齿轮(64)与内齿圈(65)相啮合;

驱动电机(62),设置在支撑座(5)上,所述驱动电机(62)的输出轴与齿轮(64)的齿轮轴连接,驱动电机(62)电连接有电源模块;

外齿圈(66),与滑环(63)外周面固定连接;

电动伸缩杆(67),其固定端与滑块(11)靠近滑环(63)的一侧连接,其伸缩端能够延伸至外齿圈(66)的齿槽内。

2.如权利要求1所述的一种工程现场施工使用的雾化加湿抑尘设备,其特征在于,所述导向结构包括环形的导向槽(12),开设在支撑座(5)上,导向槽(12)中设置有滑块(11),所述滑块(11)与连接管(8)连接。

3.如权利要求1所述的一种工程现场施工使用的雾化加湿抑尘设备,其特征在于,所述多个连接管(8)相互平行设置。

4.如权利要求1所述的一种工程现场施工使用的雾化加湿抑尘设备,其特征在于,还包括控制模块,所述控制模块与电动伸缩杆(67)、驱动电机(62)电连接,所述连接管(8)上设置有角度传感器,所述角度传感器与控制模块电连接。

5.如权利要求1所述的一种工程现场施工使用的雾化加湿抑尘设备,其特征在于,所述支撑架(3)为高度可调结构,所述供水管(4)为伸缩水管,伸缩水管的上端连接硬管,硬管穿过支撑座(5)且与支撑座(5)固定连接。

6.如权利要求1所述的一种工程现场施工使用的雾化加湿抑尘设备,其特征在于,所述底座(1)下方设置有行走装置(13)。
