专利号: 2021112662578
申请人: 王雪云
专利类型:发明专利
专利状态:授权未缴费
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-08-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

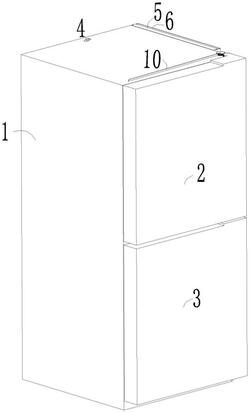

1.一种智能节能电冰箱,包括箱体(1),其特征在于,所述箱体(1)的前端外表面上部铰接有上门(2),所述箱体(1)的前端外表面下部铰接有下门(3),所述箱体(1)的内部下端靠近后端的位置的位置固定连接有制冷装置(7),所述箱体(1)的内部靠近上端的位置滑动连接有冰箱板(22),所述箱体(1)的内部中心处滑动连接有滑动抽屉(11),所述滑动抽屉(11)的后端外表面两侧均开设有抽屉槽(26),所述抽屉槽(26)的内部固定连接有抽屉磁铁(27),所述箱体(1)的后端外表面中间部分固定连接有背板(13),箱体(1)的后端外表面对应背板(13)的位置开设有空腔(30),所述空腔(30)的下端内表面贯穿并固定连接有漏斗(19),所述空腔(30)的前端内表面中部固定连接有水管固定架(15),所述空腔(30)的前端内表面下部两侧均开设有滑动磁槽(31),所述滑动磁槽(31)的内部滑动连接有滑动磁铁(24),所述滑动磁铁(24)的前端外边面和空腔(30)的前端内表面之间固定连接有磁铁弹簧(32),所述滑动磁铁(24)的后端外表面固定连接有推杆(23),所述背板(13)的前端外表面靠近下端位置固定连接有壁板(21),所述壁板(21)的前端外表面固定连接有壁铰链(20),所述壁铰链(20)的前端内表面铰接有第二连杆(18),所述第二连杆(18)的前端铰接有第一连杆(25),所述第一连杆(25)的前端外表面和推杆(23)转动连接,所述第一连杆(25)的左侧外表面铰接有调节支架(17),所述调节支架(17)的上端外表面固定连接有清洁弹簧(16),所述空腔(30)的前端内表面固定连接有排水管(14),所述清洁弹簧(16)贯通在排水管(14)内部。

2.根据权利要求1所述的一种智能节能电冰箱,其特征在于,所述箱体(1)与上门(2)之间上部右侧转动连接有门铰链(9),所述箱体(1)的上端外表面边角处转动连接有第二齿轮(8),所述第二齿轮(8)的左侧转动连接有清洁刮板(10),所述第二齿轮(8)和门铰链(9)啮合。

3.根据权利要求2所述的一种智能节能电冰箱,其特征在于,所述清洁刮板(10)在箱体(1)的上端外表面上倾斜放置,所述清洁刮板(10)与箱体(1)的上端外表面之间紧密贴合,所述清洁刮板(10)能够逆时针转动,所述清洁刮板(10)和箱体(1)接触后不能顺时针转动。

4.根据权利要求1所述的一种智能节能电冰箱,其特征在于,所述箱体(1)的上端外表面靠近后端位置,开设有滑槽(29),所述滑槽(29)的内部靠近上端的位置滑动连接有下压挡块(4),所述滑槽(29)和下压挡块(4)之间固定连接有挡块弹簧(28),所述下压挡块(4)的下端固定连接有膛杆(12)。

5.根据权利要求4所述的一种智能节能电冰箱,其特征在于,所述在下压挡块(4)的上端外表面有光滑且连续的凸起。

6.根据权利要求1所述的一种智能节能电冰箱,其特征在于,所述箱体(1)的右侧外表面靠近上端删固定连接有集灰盒(6),所述集灰盒(6)的前后两端内表面之间转动连接有清洁辊(5)。
