专利号: 2021111700553
申请人: 福建省建融工程建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

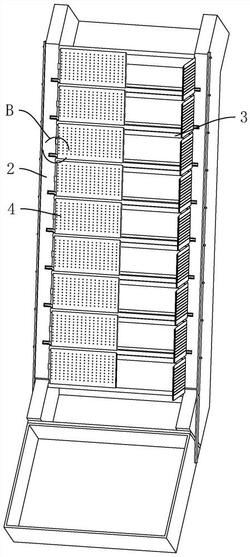

1.一种混凝土楼梯浇筑模板,包括底板(1)以及垂直安装在底板(1)上的两侧板(2),两侧板(2)之间设置有踏板(3),所述侧板(2)上开设有用于供踏板(3)由上至下滑入的安装槽(22),其特征在于:所述踏板(3)的侧壁与安装槽(22)留有间隙,所述侧板(2)上插接有垫片(7),所述垫片(7)位于安装槽(22)内与踏板(3)背离楼梯的一侧相抵接;所述侧板(2)上转动安装有挡板(4),所述挡板(4)沿侧板(2)的长度方向分布有若干个,相邻两踏板(3)之间设置有一个挡板(4),所述挡板(4)的下端连接有转动块(40),所述侧板(2)的上表面开设有转动槽(21),所述转动槽(21)贯穿至侧板(2)的内侧壁,所述转动块(40)转动安装于转动槽(21)内,所述挡板(4)以侧板(2)的长度方向为转动中心,所述转动槽(21)的内壁设置有驱使挡板(4)处于竖直状态的弹性件;

所述踏板(3)背离混凝土的一侧上安装有用于供挡板(4)抵接的限位杆(6),所述限位杆(6)的横截面为圆形结构,所述挡板(4)最高的一端开设有与限位杆(6)外壁贴合的第一抵接槽(41),所述挡板(4)最低的一端开设有与限位杆(6)外壁贴合的第二抵接槽(42),所述限位杆(6)外壁与第一抵接槽(41)内壁相贴合时,所述挡板(4)背离底板(1)的一侧与靠近第一抵接槽(41)的限位杆(6)的顶端相切,所述限位杆(6)的外壁与第二抵接槽(42)的内壁相贴合时,所述挡板(4)背离底板(1)的一侧与靠近第二抵接槽(42)的限位杆(6)的顶端之间留有间距。

2.根据权利要求1所述的一种混凝土楼梯浇筑模板,其特征在于:所述弹性件为橡胶垫(5),当转动块(40)处于竖直状态时,转动块(40)抵接于橡胶垫(5)上。

3.根据权利要求1所述的一种混凝土楼梯浇筑模板,其特征在于:所述安装槽(22)内壁安装有橡胶条(8),所述垫片(7)插接于橡胶条(8)和踏板(3)之间。

4.根据权利要求1所述的一种混凝土楼梯浇筑模板,其特征在于:所述限位杆(6)上可拆卸安装有收集筐(9),所述收集筐(9)靠近底板(1)的下端。

5.根据权利要求4所述的一种混凝土楼梯浇筑模板,其特征在于:所述收集筐(9)相对的两侧安装有连杆(91),所述连杆(91)与限位杆(6)之间安装有固定件。

6.根据权利要求5所述的一种混凝土楼梯浇筑模板,其特征在于:所述固定件为插杆(10),所述插杆(10)安装于限位杆(6)的两端部上,所述连杆(91)上开设有用于与插杆(10)卡接的插槽(911),所述插槽(911)与插杆(10)一一对应。

7.根据权利要求6所述的一种混凝土楼梯浇筑模板,其特征在于:所述插杆(10)插接于限位杆(6)的端部上。

8.根据权利要求7所述的一种混凝土楼梯浇筑模板,其特征在于:所述挡板(4)背离底板(1)的一侧壁设置有防滑部(43)。

9.一种混凝土楼梯浇筑模板的安装方法,特征在于:根据权利要求1‑8任意一项所述的混凝土楼梯浇筑模板进行安装,具体步骤如下,先安装底板(1)和两侧板(2),两侧板(2)通过螺栓垂直固定安装在底板(1)上;

两侧板(2)之间插接有踏板(3),侧板(2)上开设有用于供踏板(3)插接的安装槽(22),安装槽(22)内可拆卸安装有垫片(7);

侧板(2)转动安装挡板(4),挡板(4)以侧板(2)的长度方向为转动中心,所述挡板(4)的下端连接有转动块(40),所述侧板(2)的上表面开设有转动槽(21),所述转动槽(21)贯穿至侧板(2)的内侧壁,所述转动块(40)转动安装于转动槽(21)内,所述转动槽(21)的内壁设置有驱使挡板(4)处于竖直状态的弹性件;

踏板(3)背离混凝土的一侧固定安装有限位杆(6),限位杆(6)的横截面为圆形结构;

挡板(4)向踏板(3)方向转动时,挡板(4)抵接于限位杆(6)上;

挡板(4)最高的一端开设有与限位杆(6)外壁贴合的第一抵接槽(41),所述挡板(4)最低的一端开设有与限位杆(6)外壁贴合的第二抵接槽(42),所述限位杆(6)外壁与第一抵接槽(41)内壁相贴合时,所述挡板(4)背离底板(1)的一侧与靠近第一抵接槽(41)的限位杆(6)的顶端相切,所述限位杆(6)的外壁与第二抵接槽(42)的内壁相贴合时,所述挡板(4)背离底板(1)的一侧与靠近第二抵接槽(42)限位杆(6)的顶端之间留有间距。
