专利号: 2021111448685
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

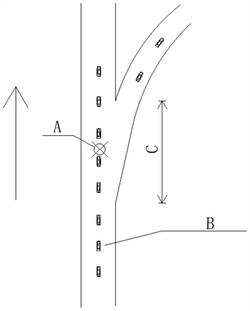

1.一种无人驾驶车辆驶出道路的控制方法,其特征在于,包括:预期分离点的位置选取于外侧车道中线与前五分之四渐变段的交线范围内,当道路管理系统接收到车辆发出的驶出信号时,系统根据定位模块、速度传感器和加速度传感器所测数据计算该车辆预计到达桩号最小的预期分离点的时间,并试图锁定该时间下车辆驶出系统所需要占用的空间位置,锁定成功则发出锁定指令和等待指令;如不成功,则将预期分离点后移一个车位距离(含车间距),并尝试再次进行时空锁定,直至预期分离点取最大值;

若仍不成功,则将预期插入点选定为最小值,并发出指令让本车到达预期分离点时刻下预期分离点之后的车辆减速,在运行车流中让出本车驶出系统所需要的空间位置,使车辆驶出系统;若依旧不成功,则将预期插入点后移一个车位距离(含车间距),并尝试再次让本车到达预期分离点时刻下预期分离点之后的车辆减速,以留出驶入空间。

2.根据权利要求1所述的一种无人驾驶车辆驶出道路的控制方法,其特征在于,当无人驾驶将驶出意图发送至道路管理系统后,系统根据定位模块、速度传感器和加速度传感器所测数据计算所述无人驾驶车辆运行至预期分离点所需的时间,公式如下:其中,t是车辆从发出驶出信号位置到达预期分离点所需的时间,L是车辆发出驶出信号位置至预期分离点之间的距离,V是车辆当前行驶速度,a是车辆加速度。

3.根据权利要求1所述的一种无人驾驶车辆驶出道路的控制方法,其特征在于,由道路管理系统对预期分离点前后的车辆发出指令,控制预期分离点之后的车辆减速,在运行车流中让出欲脱离编队车辆所需的空间位置,使其驶出系统。

4.根据权利要求1所述的一种无人驾驶车辆驶出道路的控制方法,其特征在于,无人驾驶车辆内置主控系统,包括定位模块、驱动模块和通信模块,以对传感器组获取的数据进行输出并接收来自道路管理系统的指令输入;内置车载传感器组,包括位置激光传感器、速度传感器、距离传感器等,由传感器组采集和检测车辆的实时运行数据,向主控系统发送;当有多个传感器组连接时,主控系统内可以设置多组通信模块接收数据信息;含主控系统的无人驾驶车辆间存在信息交换,可以相互感知并实时通信,获取当前道路信息、5min内前后运行车辆的驾驶状态和2s(系统数据交换周期)内前后运行车辆的驾驶意图等信息;每一信息交换的延迟时间不超过0.5s;时空锁定精度为50ms。

5.根据权利要求1所述的一种无人驾驶车辆驶出道路的控制方法,其特征在于,所述的道路管理系统对车辆进行管理控制是依据车辆的动力性能、当前位置和车辆运行速度计算出未来一段时间内的车辆位置。车辆的主控系统通过控制车辆的行驶系统将车辆控制在锁定范围内;

车辆未来一段时间内的位置确定,公式为 式中s为未来某一时刻t车辆距离当前时刻t0位置的距离,V为车辆在当前时刻t0时的速度,a为车辆的加速度。

6.根据权利要求5所述的一种无人驾驶车辆驶出道路的控制方法,其特征在于,具体方法为:当道路管理系统接收到车辆发出的驶出信号时,系统根据定位模块、速度传感器和加速度传感器所测数据计算该车辆预计到达预期分离点的时间,然后锁定这一时刻,使其确保这一时间内并无其他车辆通过预期分离点。
