专利号: 2021111279066
申请人: 冠县新瑞实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

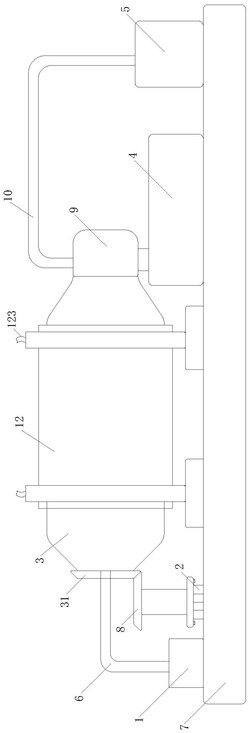

1.一种酒精蒸馏系统,其特征在于:包括蒸汽发生器(1)、电机(2)﹑蒸馏室(3)、收料箱(4)和冷却箱(5),所述蒸汽发生器(1)通过一号气管(6)与蒸馏室(3)连通,所述电机(2)镶嵌在机架(7)上,且输出端固接有一号锥齿轮(8),用于带动蒸馏室(3)旋转,所述蒸馏室(3)固定在机架(7)上;

所述蒸馏室(3)包括二号锥齿轮(31)、罐体(32)和螺旋片(33),所述二号锥齿轮(31)与罐体(32)靠近电机(2)的一端固接,且与一号锥齿轮(8)垂直配合;所述罐体(32)靠近二号锥齿轮(31)的一端开设有进气口(13),所述进气口(13)与一号气管(6)连通,且一号气管(6)穿过二号锥齿轮(31),所述罐体(32)外侧壁上开有进料口(35),所述罐体(32)内侧壁上固接有螺旋片(33),所述螺旋片(33)的外径与罐体(32)内径相同;

所述蒸馏室(3)远离电机(2)的一端开设有出气口(11),所述出气口(11)处设有盖体(9),且出气口(11)外端开设有滑槽(37),所述盖体(9)通过滑块(94)与出气口(11)转动连接;所述盖体(9)的上侧壁通过二号气管(10)与冷却箱(5)连通,所述二号气管(10)与盖体(9)接触的一端穿过盖体(9)侧壁与盖体(9)内部连通;所述盖体(9)远离二号气管(10)的一端设有出料口(95),所述出料口(95)靠近罐体(32)的一侧设有挡块(91),所述挡块(91)通过转轴(93)与盖体(9)连接,所述转轴(93)上缠绕有盘型弹簧(92);

所述出料口(95)下端与收料箱(4)连通,所述盖体(9)上端通过二号气管(10)与冷却箱(5)连通;

所述罐体(32)的外壁上装有气滑环(12),所述气滑环(12)包括气滑环转子端(121)和气滑环定子端(122),所述气滑环转子端(121)与罐体(32)外壁固接,所述气滑环定子端(122)与气滑环转子端(121)转动连接,且气滑环定子端(122)通过气管(123)与气泵连通;

所述罐体(32)内壁上固接有一个以上的气囊(39),所述罐体(32)与气囊(39)固接处开设有通气道(38),所述通气道(38)与气滑环转子端(121)内部的气管相连通;

所述罐体(32)内壁的一侧固接有一个以上的竖直弹簧(34),所述竖直弹簧(34)远离罐体(32)的一端固结有弹性球(36);

弹性球(36)在罐体(32)旋转和弹簧的作用下,在罐体(32)内部不停的弹动和晃动,内部酒糟在接触弹性球(36)后,会被弹散开,提高酒糟与水蒸汽接触的均匀性,弹性球(36)在内部不停晃动时,会接触到气囊(39),从而被弹开,弹开时也会将内部酒糟弹开扩散:且在将酒糟排出时,弹性球(36)晃动过程中会不断与罐体(32)内壁发生碰撞,使内壁发生震动,使吸附在内壁上的酒糟被清理出。

2.根据权利要求1所述的一种酒精蒸馏系统,其特征在于:所述进气口(13)处竖直设有挡盘(14),所述挡盘(14)通过横向弹簧(142)与罐体(32)内壁固接,所述横向弹簧(142)对称布置;所述挡盘(14)上开设有一个以上的出气孔(141)。

3.根据权利要求1所述的一种酒精蒸馏系统,其特征在于:所述气滑环转子端(122)内部填充有保温材料。

4.根据权利要求1所述的一种酒精蒸馏系统,其特征在于:所述挡块(91)由记忆金属制作而成。
