专利号: 2021110581805
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种太阳能耦合空气源热泵的建筑墙体,所述建筑墙体包括供热墙体;其特征在于:所述建筑墙体还包括供能机构、内设置有热水加热泵的储水箱、热水供应基站,温度感应器、空气源热泵、制冷器和储能站;其中:所述供能机构一端通过第一连接支架与所述供热墙体一端连接;其另一端通过第二连接支架与所述供热墙体另一端连接;所述供能机构的第一输出支路通过阀门V1与所述储水箱连接;所述供能机构的第二输出支路与储能站连接;所述储水箱的第一支路输出端通过阀门V2与所述供能机构连接;所述储水箱输出端的第一支路依次通过阀门V3、温度传感器和阀门V4与热水供应基站连接;所述储能站输出端通过空气源热泵与出风口连接;

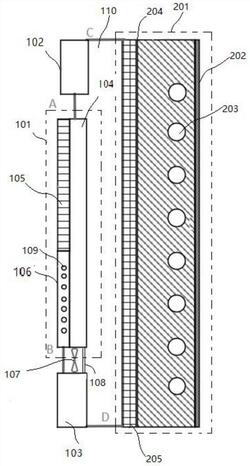

所述供能机构包括基板、光伏组件、太阳能集热板、风机、控风阀门和开关组件A‑D;所述光伏组件与所述太阳能集热板设置在所述基板上,所述太阳能集热板内嵌有热水循环管道;所述第一支架与所述供能机构之间设置有第一开关组件A;所述第一支架与所述供热墙体之间设置有第三开关组件C;所述第二支架与所述供能机构之间设置有第二开B关组件,所述第二支架与所述供热墙体之间设置有第四开关D;

所述供热墙体分为三层结构,第一层为抹灰层、所述抹灰层上设置有内嵌热水循环管道的实体层,所述实体层上设置有保温层。

2.根据权利要求1所述的一种太阳能耦合空气源热泵的建筑墙体,其特征在于:所述供能机构与所述供热墙体之间形成有空气流动腔体。

3.根据权利要求1‑2任意一项所述的一种太阳能耦合空气源热泵的建筑墙体,其特征在于:冬季时,所述供能机构与所述供热墙体间形成空气腔,利用外界环境与空气腔之间的温差形成热压作用及第二开关B处风机作用形成气流,带走光伏组件发电产生的余热,之后通过第三开关C流出进入空气源热泵进行加温后送入室内为房间提供热量,此时,所述第一开关A、第四开关D关闭。

4.根据权利要求1‑2任意一项所述的一种太阳能耦合空气源热泵的建筑墙体,其特征在于:夏季时,所述供能机构与所述供热墙体间形成空气腔,利用外界环境与空气腔之间的温差形成热压作用及第二开关B处的风机作用形成气流,带走光伏组件发电产生的余热,之后通过第一开关A流出,通向外界环境;所述第一开关A、第二开关B开启,所述第三开关C、第四开关D关闭;同时,通过空气源热泵的制冷器对风流降温到达室内为房间制冷。
