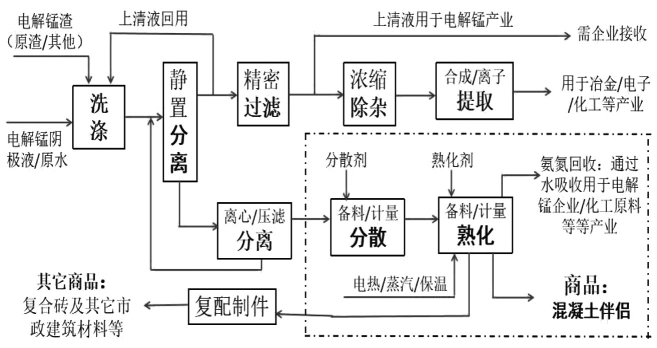

1.电解锰渣资源化利用生产混凝土助剂方法，其特征在于，包括如下步骤：（1）电解锰渣的洗涤：电解锰渣加入一定量的净化水或电解锰阳极液洗涤，静置分离，分离得到的沉淀物经离心或压滤后得到湿品沉淀物；

（2）分散：将湿品沉淀物与分散剂混合均匀，得到分散物料；

（3）熟化：将分散物料和熟化剂投入反应器中进行熟化反应，物料中的氨氮转化为氨气得到充分释放，释放出来的氨气回收利用；熟化过筛完成后的物料即为混凝土添加剂。

2.根据权利要求1所述的电解锰渣资源化利用生产混凝土助剂方法，其特征在于，电解锰渣为湿品电解锰渣，含水量为8.0%‑30.0%，含有Mn：3.0‑4.2%，Pb：0.0015‑0.002%、As：

0.0012‑0.002%、Cu：0.0052‑0.01%、Zn：0.0562‑0.1%。

3.根据权利要求1所述的电解锰渣资源化利用生产混凝土助剂方法，其特征在于，在洗涤的过程中是洗涤剂的用量为电解锰渣质量的1.5‑3.0倍，pH值为3.5‑7.5。

4.根据权利要求3所述的电解锰渣资源化利用生产混凝土助剂方法，其特征在于，电解锰阳极液的主要成份为：MnSO4：12‑15g/L；(NH4)2SO4：80‑90g/L；H2SO4：35‑45g/L。

5.根据权利要求1所述的电解锰渣资源化利用生产混凝土助剂方法，其特征在于，所述的沉淀物经离心或压滤后得到湿品沉淀物中含有水分比例为8%‑30%。

6.根据权利要求2所述的电解锰渣资源化利用生产混凝土助剂方法，其特征在于，所述的分散剂即为粉末状的干燥电解锰渣、步骤（4）中熟化过筛后粒径大于0.180mm的产品或者是二者的混合调配物。

7.根据权利要求6所述的电解锰渣资源化利用生产混凝土助剂方法，其特征在于，分散剂总用量为湿品沉淀物重量的5‑30%。

8.根据权利要求1所述的电解锰渣资源化利用生产混凝土助剂方法，其特征在于，所述的熟化剂为氧化钙粉、氢氧化钙粉的一种或混合体，其用量为待熟化的分散料的3%‑20%。

9.根据权利要求1所述的电电解锰渣资源化利用生产混凝土助剂方法，其特征在于，熟化温度为45℃‑110℃，熟化时间为0.5‑5小时。
