专利号: 2021110462628
申请人: 江苏德力重工有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

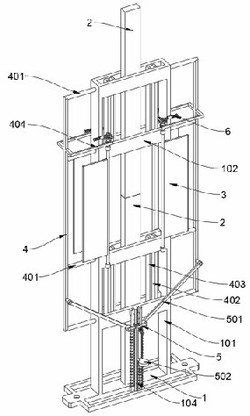

1.一种工程机械加工用防火星夹紧工装,其特征在于:一种工程机械加工用防火星夹紧工装,包括:底座(1);所述底座(1)包括竖撑支板(101)、横撑连板(102)、竖向定位轴(103),所述底座(1)整体由中间触地板以及对称焊接于中间触地板前后两侧的两处凸出触地框共同组成,其中中间触地板的顶端对称焊接有两处竖撑支板(101),此两处竖撑支板(101)之间由上而下间隔焊接有四组横撑连板(102),且最底部前侧横撑连板(102)的中间段与底座(1)之间对称焊接有两处竖向定位轴(103);两处所述竖撑支板(101)上对称滑动安装有两处压紧机构(4),两处竖撑支板(101)的顶端段上通过弹簧顶推贯穿滑装有四处复位件(6),且两处竖向定位轴(103)上通过弹簧顶推滑动套装有一处滑动座(5);中间两组所述横撑连板(102)上对称转动安装有四处矩形遮板(3),且两处条板状工件(2)对接插装于四组横撑连板(102)之间。

2.根据权利要求1所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述底座(1)还包括六棱定位轴(104),所述底座(1)与最底部前侧的横撑连板(102)之间竖撑焊接有一处六棱定位轴(104),此六棱定位轴(104)位于两处竖向定位轴(103)之间。

3.根据权利要求1所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述遮板(3)包括:从动齿轮(301),所述遮板(3)转轴的顶端段上套装有一处从动齿轮(301);转轮(302),所述遮板(3)转轴的最顶端还套装有一处转轮(302),此转轮(302)的圆周外圈上支撑焊接有一处拨轴。

4.根据权利要求1所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述压紧机构(4)包括:滑动轴杆(401),所述压紧机构(4)整体由竖撑主杆和对称焊接于竖撑主杆上的四处滑动轴杆(401)共同组成,其中四处滑动轴杆(401)对应与竖撑支板(101)滑动配合;

推板(402),四处滑动轴杆(401)上呈上下对称焊接有两处长条推板(402)。

5.根据权利要求4所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述压紧机构(4)包括:压板(403),所述推板(402)上对称焊接有四处弹性环,此四处弹性环上焊接固定有一处长条压板(403);齿条(404),左右两处所述压紧机构(4)竖撑主杆的上半段上对称焊接有四处L状齿条(404),此四处L状齿条(404)对应与四处从动齿轮(301)啮合接触。

6.根据权利要求1所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述滑动座(5)包括:连杆(501),所述滑动座(5)整体由左右两处定位环以及焊接于两处定位环之间的撑连板共同焊接组成,其中撑连板对应与两处竖向定位轴(103)和六棱定位轴(104)滑动配合,左右两处定位环上转动连接有两处连杆(501);L状踩杆(502),所述滑动座(5)的中间撑连板上向下焊接有一处L状踩杆(502)。

7.根据权利要求6所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述滑动座(5)还包括:定位短柱(503),所述L状踩杆(502)的顶端段上支撑焊接有一处定位短柱(503);插板(504),定位短柱(503)上通过弹簧顶推滑动套装有一处插板(504),此插板(504)与L状踩杆(502)贯穿滑动配合。

8.根据权利要求6所述的一种工程机械加工用防火星夹紧工装,其特征在于:两处所述连杆(501)的尾端对应与两处压紧机构(4)竖撑主杆的底部段转动连接在一起。

9.根据权利要求2所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述六棱定位轴(104)的前侧端面开设有一处长条槽,此长条槽中等距间隔设置有一排斜齿片,且插板(504)的首端对应与此一排斜齿片插接配合。

10.根据权利要求1所述的一种工程机械加工用防火星夹紧工装,其特征在于:所述复位件(6)包括驱动条(601),所述复位件(6)整体由六棱滑杆以及焊接固定于六棱滑杆首端的驱动条(601)共同组成,其中驱动条(601)上开设有一处滑槽,且四处转轮(302)上的拨轴对应与四处驱动条(601)上的滑槽插接配合。
