专利号: 2021110353974
申请人: 广西柳钢新锐气体有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

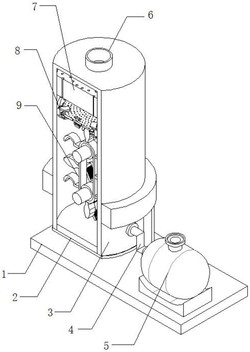

1.一种分子筛制氮机,包括固定座(1),所述固定座(1)顶部外壁的一侧固定有箱体(3),且箱体(3)的底部外壁开设有排渣口,所述排渣口的内壁设置有密封盖(2),所述箱体(3)的顶部外壁设置有排气管(6),其特征在于,所述箱体(3)的内部设置有分散机构(9),且分散机构(9)包括两个转杆(12)、转动机构(15)和传动带(17),两个所述转杆(12)与箱体(3)之间通过轴承形成转动连接,所述转动机构(15)包括固定套(18)和转动叶(19),且固定套(18)与转动叶(19)之间通过螺栓连接,所述固定套(18)与转杆(12)之间固定连接,所述转动叶(19)的形状为W状,且转动叶(19)的外壁开设有多个滤孔(20),两个所述转杆(12)的外壁均固定连接有转辊(13),且转辊(13)与传动带(17)之间形成转动连接,所述传动带(17)的外壁固定连接有多个叶片(14),所述箱体(3)的内壁靠近顶部的位置固定连接有分子筛(7)。

2.根据权利要求1所述的一种分子筛制氮机,其特征在于,所述箱体(3)的一侧外壁开设有进气孔(10),且进气孔(10)的内壁边缘处固定连接有进气嘴(11),进气嘴(11)的形状为锥形。

3.根据权利要求1所述的一种分子筛制氮机,其特征在于,所述箱体(3)的内部设置有过滤机构(8),且过滤机构(8)位于分子筛(7)和分散机构(9)之间,过滤机构(8)包括固定环(21)和滤网(22),且固定环(21)和滤网(22)之间固定连接有拉绳(23),拉绳(23)为弹性材质,固定环(21)与箱体(3)之间通过螺栓连接。

4.根据权利要求3所述的一种分子筛制氮机,其特征在于,所述固定环(21)的顶部外壁固定连接有多个固定块(24),且固定块(24)的底部外壁固定连接有撞击块(25)。

5.根据权利要求3所述的一种分子筛制氮机,其特征在于,所述传动带(17)的外壁固定连接有多个第一磁铁(16),且第一磁铁(16)和叶片(14)交替分布在传动带(17)上。

6.根据权利要求5所述的一种分子筛制氮机,其特征在于,所述滤网(22)的底部外壁固定连接有第二磁铁(29),且第一磁铁(16)和第二磁铁(29)之间相互排斥。

7.根据权利要求3所述的一种分子筛制氮机,其特征在于,所述固定环(21)的底部外壁固定连接有多个支撑块(26),且支撑块(26)与滤网(22)之间设置有气囊(28),气囊(28)的一侧外壁开设有喷射嘴(27)。

8.根据权利要求1所述的一种分子筛制氮机,其特征在于,所述固定座(1)顶部外壁的一侧固定连接有空压机(5),且空压机(5)与箱体(3)之间通过法兰连接有进气管(4)。
