专利号: 2021109898373
申请人: 普民环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

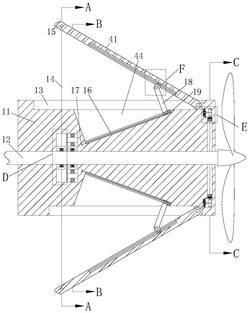

1.一种污水处理曝气机,包括具有曝气结构的机体,机体内转动设有转轴,转轴外表面设有螺旋桨,其特征在于,所述机体外圆面环形阵列且开设有四个通腔,通腔内转动设有转杆,机体内左侧设有两个齿轮腔,齿轮腔内设有位于转轴外圆面的转动块,转动块两侧对称且固定设有与转动块相啮合的从动直齿轮,齿轮腔内的两侧从动直齿轮外圆面饶设有绳圈,左侧齿轮腔内的绳圈与上下两侧转杆滑动连接,右侧齿轮腔内的绳圈与左右两侧转杆滑动连接,转动块内设有夹持组件,机体内右侧设有离心腔,离心腔内设有离心组件,当转轴转动至一定转速时,能通过离心组件带动转杆自通腔内展开,并启动夹持组件以将转动块与转轴固定,使得转动块通过摩擦力带动左侧齿轮腔内的绳圈和右侧齿轮腔内的绳圈转动以对水中杂物进行阻拦并切割;

所述通腔内右壁与转杆右端转动连接,转杆内开设有铰接块腔和固定在铰接块腔内的固定轴,固定轴外圆面滑动设有铰接块,铰接块靠近转轴一端铰链连接有连杆,通腔内靠近转轴一侧内壁连通有空腔,空腔内左右两壁之间设有固定杆,连杆远离铰接块一端与固定杆外圆面滑动连接,连杆与空腔内壁之间固定设有回位弹簧;

所述离心组件包括于离心腔内环形阵列的四个压缩弹簧、滑板和离心板,离心板通过第二拉绳与转轴外圆面固定连接,机体内位于离心腔外侧环形阵列设有扭簧腔、位于扭簧腔内的转动轴、固定在转动轴上的第二线轮及第一线轮,第一线轮外圆面绕设有第三拉绳,第三拉绳远离第一线轮一端与相对应的滑板固定连接,连杆远离回位弹簧一端面固定连接有第一拉绳,第一拉绳缠绕于第二线轮外圆面;

所述压缩弹簧的弹性大于回位弹簧的弹性;

所述第一线轮转动一周时,第二线轮转动两周;

所述转动轴外圆面且位于第二线轮左侧固定设有扭簧板,扭簧板左端面与扭簧腔内左壁之间固定设有扭簧;

所述转杆左端贯通有通孔,左侧齿轮腔内的绳圈与上下两侧转杆的通孔内壁滑动连接,右侧齿轮腔内的绳圈与左右两侧转杆的通孔内壁滑动连接;

所述齿轮腔内转动设有直齿轮轴,从动直齿轮固定在直齿轮轴上,左侧的齿轮腔内的两侧从动直齿轮左右设置,右侧的齿轮腔内的两侧从动直齿轮上下设置;

所述夹持组件包括位于转动块内的夹持腔以及位于夹持腔内的夹持弹簧和夹持块;

所述夹持腔内壁上下两侧对称且固定设有电磁铁,夹持块内远离转轴一端固定设有能与电磁铁磁性连接的磁铁。
