专利号: 2021109443128
申请人: 安徽泾县飞燕工艺品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

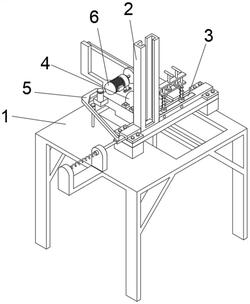

1.一种竹木加工用竹块连续打孔机,包括:安装台主体(1)、上料机构(2)、固定装置(3)、打孔机构(4)、推料机构(5)和驱动机构(6),其特征在于,所述安装台主体(1)包括安装台(10),所述安装台(10)顶端连接有安装块(15),所述上料机构(2)包括推料仓(20),所述推料仓(20)安装于安装块(15)顶端,所述推料仓(20)顶端一体成型有储料仓(21),所述储料仓(21)与推料仓(20)相通,所述推料仓(20)两端开设有与其内部相通的通孔(27),所述安装台(10)顶端开设有安装槽(14),所述安装槽(14)内部安装有滑轨(13),所述打孔机构(4)包括滑块(42),所述滑块(42)与滑轨(13)滑动连接,所述滑块(42)顶端一体成型有矩形块(40),所述矩形块(40)顶端安装有打孔电机(43),所述打孔电机(43)一端安装有钻头(41),所述钻头(41)与通孔(27)尺寸相匹配,所述矩形块(40)顶端设置有圆轴(44),所述安装台(10)一端一体成型有安装板(12),所述安装板(12)一端安装有拉簧(11),所述安装台(10)顶端一体成型有安装柱(18),所述推料机构(5)包括铰接块(51),所述铰接块(51)安装于安装柱(18)外壁,所述铰接块(51)一端一体成型有推料臂(50),所述推料臂(50)呈L形,所述推料臂(50)一端一体成型有推料条(54),所述推料条(54)一端一体成型有连接柱(53),所述连接柱(53)远离推料条(54)的一端一体成型有限位柱(52),所述限位柱(52)远离连接柱(53)的一端连接有拉簧(11),所述推料条(54)与推料仓(20)尺寸相匹配,所述推料条(54)与推料仓(20)滑动连接,所述安装台(10)一端一体成型有安装臂(16),所述安装臂(16)一端安装有安装轴(17),所述驱动机构(6)包括连接臂(62),所述连接臂(62)安装于安装轴(17)外壁,所述安装轴(17)与连接臂(62)转动连接,所述连接臂(62)远离安装轴(17)的一端铰接有圆柱(63),所述圆柱(63)一端一体成型有圆板(61),所述圆板(61)一端连接有驱动电机(60),所述驱动电机(60)安装于矩形块(40)顶端。

2.根据权利要求1所述的竹木加工用竹块连续打孔机,其特征在于:所述推料仓(20)两端一体成型有若干连接板(22),所述连接板(22)与安装块(15)上均开设有螺纹孔,所述螺纹孔内部安装有螺栓(29),所述连接板(22)与安装块(15)通过螺栓(29)螺纹连接。

3.根据权利要求2所述的竹木加工用竹块连续打孔机,其特征在于:所述推料仓(20)顶端开设有与其内部相通的通槽(26),所述储料仓(21)一端一体成型有安装条(24),所述安装条(24)底端一体成型有滑动柱(25),所述固定装置(3)包括矩形板(30),所述矩形板(30)安装于滑动柱(25)外壁,所述矩形板(30)上开设有与滑动柱(25)尺寸相匹配的圆孔(31),所述矩形板(30)与滑动柱(25)滑动连接,所述矩形板(30)底端对称安装有弹簧(32),所述弹簧(32)远离矩形板(30)的一端连接有挤压板(33),所述挤压板(33)与通槽(26)尺寸相匹配,所述安装条(24)上开设有丝杆孔(28),所述丝杆孔(28)内部安装有丝杆(23)。

4.根据权利要求3所述的竹木加工用竹块连续打孔机,其特征在于:所述挤压板(33)靠近储料仓(21)的一端呈弧形结构。

5.根据权利要求1所述的竹木加工用竹块连续打孔机,其特征在于:所述圆轴(44)外壁连接有轴套(45),所述圆轴(44)与轴套(45)转动连接。

6.根据权利要求1所述的竹木加工用竹块连续打孔机,其特征在于:所述推料臂(50)采用弹簧钢制作。
