专利号: 202110892100X
申请人: 荣泰建设集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

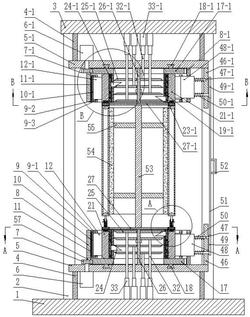

1.一种建筑施工用钢管高效打磨除锈装置,包括底座(1),其特征在于;所述底座(1)顶面四角处分别固定有支杆(2),四个支杆(2)顶端固定有同一个固定板(3),所述底座(1)顶面上通过若干个连接杆(4)固定有第一圆盘(5),所述第一圆盘(5)底面一侧固定安装有第一电机(6),所述第一电机(6)的输出轴穿透第一圆盘(5)固定有第一齿轮(7),所述第一电机(6)的输出轴与第一圆盘(5)接触处旋转连接,所述第一圆盘(5)顶面固定有第一筒体(8),所述第一筒体(8)的轴心线与第一圆盘(5)的轴心线相匹配,所述第一筒体(8)底端一侧开设有供第一齿轮(7)放置的第一通槽(57),所述第一筒体(8)内圈面上均匀的固定有多组第一固定块(9),每组第一固定块(9)均由两个第二固定块(9‑1)组成,每组第一固定块(9)的两个第二固定块(9‑1)之间均固定连接有第一轴(10),所述第一轴(10)上套设有第一套筒(11),所述第一套筒(11)与第一轴(10)旋转连接,所述第一套筒(11)外圈面上固定有第一压板(12),所述第一压板(12)另一端上均匀的镶嵌固定有若干个第一滚珠(13),所述第一滚珠(13)与第一压板(12)接触处旋转连接,所述第一压板(12)一侧固定有第一弧形杆(14),所述第一弧形杆(14)另一端穿透第一筒体(8)内壁并固定有第一限位圈(15),所述第一弧形杆(14)与第一筒体(8)接触处滑动连接,所述第一压板(12)与第一筒体(8)内壁之间的第一弧形杆(14)上套设有第一弹簧(16),所述第一筒体(8)内套设有第一齿环(17),所述第一齿环(17)与第一齿轮(7)啮合,所述第一齿环(17)底面与第一圆盘(5)顶面贴合,所述第一圆盘(5)底面固定有第一燕尾环(18),所述第一燕尾环(18)镶嵌在第一圆盘(5)顶面上并与其接触处旋转连接,所述第一齿环(17)顶面固定有第二筒体(19),所述第二筒体(19)设置在第一筒体(8)内,所述第二筒体(19)外圈面上均匀的开设有若干个第一安装槽(20),每个第一安装槽(20)内均设有一个第一弧形安装板(21),所述第一弧形安装板(21)与第一安装槽(20)滑动连接,所述第一弧形安装板(21)顶面中央处固定镶嵌有第一轴承(34),所述第一轴承(34)的内环内固定套有第二轴(34‑1),所述第二轴(34‑1)顶端固定有第二齿轮(35),所述第二齿轮(35)顶面中央处固定安装有第一弹簧筒(36),所述第一弹簧筒(36)内滑动设有第一滑块(37),所述第一滑块(37)底端与第一弹簧筒(36)内底端之间固定设有第三弹簧(38),所述第三弹簧(38)设置在第一弹簧筒(36)内,所述第一滑块(37)顶端固定有第一滑杆(39),所述第一滑杆(39)顶端伸出第一弹簧筒(36)并固定有第一锥形块(40),所述第一滑杆(39)上套设有第一定位筒(41),所述第一滑杆(39)与第一定位筒(41)接触处滑动连接,所述第一定位筒(41)底端与第一弹簧筒(36)顶端固定连接,所述第一定位筒(41)侧壁上螺接有第一锁紧螺栓(42),所述第一滑块(37)一侧固定有第一压杆(43),所述第一压杆(43)穿透第一弹簧筒(36)侧壁并固定有第一握把(44),所述第一弹簧筒(36)侧壁上开设有供第一压杆(43)滑动的第一滑槽(45),所述第一弧形安装板(21)外弧面直径与第二筒体(19)外圈面直径相匹配,且第一弧形安装板(21)内弧面直径也与第二筒体(19)外圈面直径相匹配,所述第一弧形安装板(21)外弧面的轴心线与第二筒体(19)的轴心线相匹配,所述第一弧形安装板(21)的内弧面上均匀的镶嵌有多个第二滚珠(22),所述第二滚珠(22)与第一弧形安装板(21)接触处旋转连接,所述第一弧形安装板(21)内弧面与第一安装槽(20)内壁之间设有第一推板(23),所述第一推板(23)设置在第一安装槽(20)内,所述第一推板(23)朝向第一弧形安装板(21)内弧面一侧呈弧形面,且第一推板(23)弧形面的直径与第二筒体(19)外圈面直径相匹配,所述第一推板(23)上横向贯穿设有若干个第一磁铁块(28),所述第一磁铁块(28)与第一推板(23)接触处滑动连接,所述第一磁铁块(28)一端与第一安装槽(20)内壁固定连接,所述第一磁铁块(28)另一端与第一弧形安装板(21)内弧面贴合,每个第一推板(23)侧壁上均固定有一个梯形块(24),每个梯形块(24)另一端分别穿透相对应第一安装槽(20)的内壁并与第二筒体(19)接触处滑动连接,每个梯形块(24)两端处均对称设有第一导向杆(29),所述第一导向杆(29)一端与第一推板(23)固定连接,所述第一导向杆(29)另一端穿透第一安装槽(20)内壁并固定有第二限位圈(30),所述第一导向杆(29)与第二筒体(19)接触处滑动连接,所述第二限位圈(30)与第二筒体(19)内圈面之间的第一导向杆(29)上套设有第二弹簧(31),若干个梯形块(24)从上到下等间距设置,每个梯形块(24)的斜面一侧均贴合有一个第一压盘(25),所述第一压盘(25)外圈面呈锥形状,且第一压盘(25)外圈面上均匀的镶嵌有多个第五滚珠(56),所述第五滚珠(56)与第一压盘(25)接触处旋转连接,若干个第一压盘(25)从上到下等间距设置,且若干个第一压盘(25)的轴心线相匹配,若干个第一压盘(25)的轴心处竖向贯穿设有第一竖杆(26),所述第一竖杆(26)底端与第一圆盘(5)顶面中心处固定连接,所述第一压盘(25)与第一竖杆(26)接触处滑动连接,所述第一竖杆(26)顶端固定有第一齿盘(27),所述第一齿盘(27)处在第二筒体(19)上端处,且第一齿盘(27)与第二齿轮(35)啮合设置,每个第一压盘(25)底面均固定有一个第一推拉杆(32),每个第一压盘(25)上固定的第一推拉杆(32)均依次穿透其下端的其余第一压盘(25)并与其接触处滑动连接,每个第一推拉杆(32)底端均穿透第一圆盘(5)并与其接触处滑动连接,且每个第一推拉杆(32)正下端均设有一个第一电动伸缩杆(33),所述第一电动伸缩杆(33)的伸缩端与其正上端一个第一推拉杆(32)底部固定连接,所述第一电动伸缩杆(33)固定安装在底座(1)顶面上,所述第一圆盘(5)顶面一侧固定有第一竖板(46),所述第一竖板(46)上横向贯穿设有两个第一横杆(47),所述第一横杆(47)与第一竖板(46)接触处滑动连接,两个第一横杆(47)朝向第一筒体(8)一端固定有同一个第一插板(48),所述第一插板(48)另一端穿透第一筒体(8)外壁并伸入其内与第二筒体(19)外圈面贴合,所述第一插板(48)与第一筒体(8)接触处滑动连接,两个第一横杆(47)另一端固定有同一个第一连接板(49),所述第一竖板(46)与第一插板(48)之间的第一横杆(47)上套设有第四弹簧(50),所述固定板(3)底面上通过若干个第一连接杆(4‑1)固定有第二圆盘(5‑1),所述第二圆盘(5‑1)顶面一侧固定安装有第二电机(6‑1),所述第二电机(6‑1)的输出轴穿透第二圆盘(5‑1)固定有第三齿轮(7‑1),所述第二电机(6‑1)的输出轴与第二圆盘(5‑1)接触处旋转连接,所述第二圆盘(5‑1)底面固定有第三筒体(8‑1),所述第三筒体(8‑1)的轴心线与第二圆盘(5‑1)的轴心线相匹配,所述第三筒体(8‑1)底端一侧开设有供第三齿轮(7‑1)放置的第二通槽(57‑1),所述第三筒体(8‑1)内圈面上均匀的固定有多组第三固定块(9‑2),每组第三固定块(9‑2)均由两个第四固定块(9‑3)组成,每组第三固定块(9‑2)的两个第四固定块(9‑3)之间均固定连接有第三轴(10‑1),所述第三轴(10‑1)上套设有第二套筒(11‑1),所述第二套筒(11‑1)与第三轴(10‑1)旋转连接,所述第二套筒(11‑1)外圈面上固定有第二压板(12‑1),所述第二压板(12‑1)另一端上均匀的镶嵌固定有若干个第三滚珠(13‑1),所述第三滚珠(13‑1)与第二压板(12‑1)接触处旋转连接,所述第二压板(12‑1)一侧固定有第二弧形杆(14‑1),所述第二弧形杆(14‑1)另一端穿透第三筒体(8‑1)内壁并固定有第三限位圈(15‑1),所述第二弧形杆(14‑1)与第三筒体(8‑1)接触处滑动连接,所述第二压板(12‑

1)与第三筒体(8‑1)内壁之间的第二弧形杆(14‑1)上套设有第五弹簧(16‑1),所述第三筒体(8‑1)内套设有第二齿环(17‑1),所述第二齿环(17‑1)与第三齿轮(7‑1)啮合,所述第二齿环(17‑1)顶面与第二圆盘(5‑1)底面贴合,所述第二圆盘(5‑1)顶面固定有第二燕尾环(18‑1),所述第二燕尾环(18‑1)镶嵌在第二圆盘(5‑1)底面上并与其接触处旋转连接,所述第二齿环(17‑1)底面固定有第四筒体(19‑1),所述第四筒体(19‑1)设置在第三筒体(8‑1)内,所述第四筒体(19‑1)外圈面上均匀的开设有若干个第二安装槽(20‑1),每个第二安装槽(20‑1)内均设有一个第二弧形安装板(21‑1),所述第二弧形安装板(21‑1)与第二安装槽(20‑1)滑动连接,且若干个第二弧形安装板(21‑1)的数量与若干个第一弧形安装板(21)的数量相等,每个第二弧形安装板(21‑1)与相对应的一个第一弧形安装板(21)相对设置,所述第二弧形安装板(21‑1)底面中央处固定镶嵌有第二轴承(34‑2),所述第二轴承(34‑2)的内环内固定套有第四轴(34‑3),所述第四轴(34‑3)底端固定有第四齿轮(35‑1),所述第四齿轮(35‑1)底面中央处固定安装有第二锥形块(40‑1),所述第二弧形安装板(21‑1)外弧面直径与第四筒体(19‑1)外圈面直径相匹配,且第二弧形安装板(21‑1)内弧面直径也与第四筒体(19‑1)外圈面直径相匹配,所述第二弧形安装板(21‑1)外弧面的轴心线与第四筒体(19‑1)的轴心线相匹配,所述第二弧形安装板(21‑1)的内弧面上均匀的镶嵌有多个第四滚珠(22‑1),所述第四滚珠(22‑1)与第二弧形安装板(21‑1)接触处旋转连接,所述第二弧形安装板(21‑1)内弧面与第二安装槽(20‑1)内壁之间设有第二推板(23‑1),所述第二推板(23‑1)设置在第二安装槽(20‑1)内,所述第二推板(23‑1)朝向第二弧形安装板(21‑1)内弧面一侧呈弧形面,且第二推板(23‑1)弧形面的直径与第四筒体(19‑1)外圈面直径相匹配,所述第二推板(23‑1)上横向贯穿设有若干个第二磁铁块(28‑1),所述第二磁铁块(28‑1)与第二推板(23‑1)接触处滑动连接,所述第二磁铁块(28‑1)一端与第二安装槽(20‑1)内壁固定连接,所述第二磁铁块(28‑1)另一端与第二弧形安装板(21‑1)内弧面贴合,每个第二推板(23‑1)侧壁上均固定有一个第一梯形块(24‑1),每个第一梯形块(24‑1)另一端分别穿透相对应第二安装槽(20‑1)的内壁并与第四筒体(19‑1)接触处滑动连接,每个第一梯形块(24‑1)两端处均对称设有第二导向杆(29‑1),所述第二导向杆(29‑1)一端与第二推板(23‑

1)固定连接,所述第二导向杆(29‑1)另一端穿透第二安装槽(20‑1)内壁并固定有第四限位圈(30‑1),所述第二导向杆(29‑1)与第四筒体(19‑1)接触处滑动连接,所述第四限位圈(30‑1)与第四筒体(19‑1)内圈面之间的第二导向杆(29‑1)上套设有第七弹簧(31‑1),若干个第一梯形块(24‑1)从上到下等间距设置,每个第一梯形块(24‑1)的斜面一侧均贴合有一个第二压盘(25‑1),所述第二压盘(25‑1)外圈面呈锥形状,且第二压盘(25‑1)外圈面上均匀的镶嵌有多个第六滚珠(56‑1),所述第六滚珠(56‑1)与第二压盘(25‑1)接触处旋转连接,若干个第二压盘(25‑1)从上到下等间距设置,且若干个第二压盘(25‑1)的轴心线相匹配,若干个第二压盘(25‑1)的轴心处竖向贯穿设有第二竖杆(26‑1),所述第二竖杆(26‑1)底端与第二圆盘(5‑1)底面中心处固定连接,所述第二压盘(25‑1)与第二竖杆(26‑1)接触处滑动连接,所述第二竖杆(26‑1)底端固定有第二齿盘(27‑1),所述第二齿盘(27‑1)处在第四筒体(19‑1)下端处,且第二齿盘(27‑1)与第四齿轮(35‑1)啮合设置,每个第二压盘(25‑1)顶面均固定有一个第二推拉杆(32‑1),每个第二压盘(25‑1)上固定的第二推拉杆(32‑1)均依次穿透其上端的其余第二压盘(25‑1)并与其接触处滑动连接,每个第二推拉杆(32‑1)顶端均穿透第二圆盘(5‑1)并与其接触处滑动连接,且每个第二推拉杆(32‑1)正上端均设有一个第二电动伸缩杆(33‑1),所述第二电动伸缩杆(33‑1)的伸缩端与其正下端一个第二推拉杆(32‑1)顶部固定连接,所述第二电动伸缩杆(33‑1)固定安装在固定板(3)底面上,所述第二圆盘(5‑1)底面一侧固定有第二竖板(46‑1),所述第二竖板(46‑1)上横向贯穿设有两个第二横杆(47‑1),所述第二横杆(47‑1)与第二竖板(46‑1)接触处滑动连接,两个第二横杆(47‑1)朝向第三筒体(8‑1)一端固定有同一个第二插板(48‑1),所述第二插板(48‑1)另一端穿透第三筒体(8‑1)外壁并伸入其内与第四筒体(19‑1)外圈面贴合,所述第二插板(48‑1)与第三筒体(8‑1)接触处滑动连接,两个第二横杆(47‑1)另一端固定有同一个第二连接板(49‑1),所述第二竖板(46‑1)与第二插板(48‑1)之间的第二横杆(47‑1)上套设有第八弹簧(50‑1),所述第二连接板(49‑1)底端与第一连接板(49)顶端之间固定连接有第三连接板(51),所述第三连接板(51)侧壁上固定安装有U形把手(52),所述第一齿盘(27)与第二齿盘(27‑1)之间固定连接有中心轴(53),所述中心轴(53)的轴心线与第一齿盘(27)和第二齿盘(27‑1)的轴心线相匹配,所述中心轴(53)上套设有打磨筒体(54),所述打磨筒体(54)内壁与中心轴(53)之间通过若干个第二连接杆(55)固定连接,所述打磨筒体(54)外圈面上固定设有磨砂层。

2.根据权利要求1所述的一种建筑施工用钢管高效打磨除锈装置,其特征在于:所述第一电机(6)、第二电机(6‑1)、第一电动伸缩杆(33)和第二电动伸缩杆(33‑1)分别通过导线与外接电源电性连接。

3.根据权利要求1所述的一种建筑施工用钢管高效打磨除锈装置,其特征在于:所述第一电动伸缩杆(33)和第二电动伸缩杆(33‑1)均为LX700型号的电动推杆。

4.根据权利要求1所述的一种建筑施工用钢管高效打磨除锈装置,其特征在于:所述第一圆盘(5)、第二圆盘(5‑1)、第一筒体(8)、第三筒体(8‑1)、第一齿环(17)、第二齿环(17‑

1)、第二筒体(19)、第四筒体(19‑1)、第一压盘(25)和第二压盘(25‑1)的轴心线均一致。
