专利号: 2021108869176
申请人: 卓瑞姆生物技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种超声成像探头,其特征在于,包括:

超声探头本体(1);

耦合液涨缩补偿结构(2),用于补偿超声探头本体(1)内部耦合液发生热胀冷缩时发生液位变化的所述耦合液涨缩补偿结构(2)安装于超声探头本体(1)内部;

检修结构(3),用于对耦合液涨缩补偿结构(2)进行封闭的所述检修结构(3)安装于超声探头本体(1)上;

安装结构(4),用于耦合液涨缩补偿结构(2)与超声探头本体(1)内部装取有耦合液的内腔进行连接的所述安装结构(4)安装于超声探头本体(1)上;

辅助组件(5),用于超声探头本体(1)端部贴合患者腹部的所述辅助组件(5)安装于超声探头本体(1)端部;

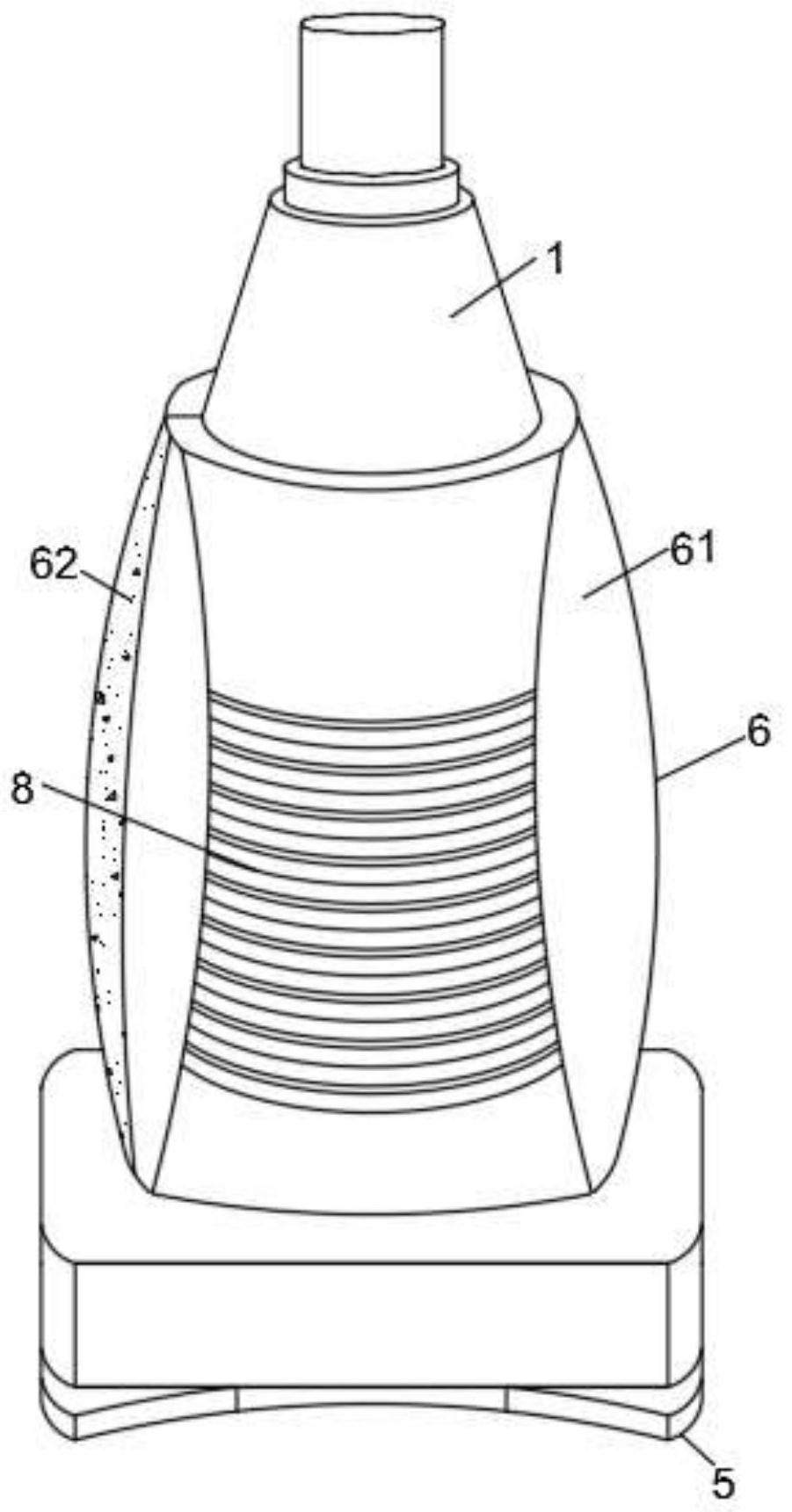

手握组件(6),用于医务人员手持的所述手握组件(6)套设于超声探头本体(1)上;

所述耦合液涨缩补偿结构(2)包括安装槽(21)、补偿管(22)、活塞(23)、固定块(24)和弹簧(25),所述安装槽(21)开设于超声探头本体(1)的侧壁上,且补偿管(22)竖直安装于安装槽(21)中并与超声探头本体(1)内部装取有耦合液的内腔连通,所述补偿管(22)上下连通设置;

所述手握组件(6)包括橡胶套(61)、魔术贴(62)、柔性挡板(63)、螺纹柱(64)、插管(65)、插孔(66)和密封条(67),所述橡胶套(61)由两个弧形胶套组成并通过魔术贴(62)可拆卸连接,所述橡胶套(61)套设于超声探头本体(1)上,两个所述柔性挡板(63)对称固定安装于橡胶套(61)内壁上,且两组螺纹柱(64)分别固定安装于两个柔性挡板(63)上,两组所述插管(65)分别与两组螺纹柱(64)螺纹连接,两组插孔(66)分别开设于超声探头本体(1)的两侧侧壁上,且两组插管(65)分别插设于两组插孔(66)中,所述密封条(67)固定安装于橡胶套(61)的上端并与超声探头本体(1)相抵设置;

通过拧动插管(65),使其与螺纹柱(64)螺纹转动,对插管(65)与螺纹柱(64)的整体长度进行调节,即可调节柔性挡板(63)与超声探头本体(1)之间的距离,从而对橡胶套(61)的厚度进行调节;

根据所述的超声成像探头使用方法,其特征在于,具体步骤为:

a、组装新的超声探头本体(1),需通过扣槽(32)打开密封盖板(31),使安装槽(21)打开,将补偿管(22)具有螺纹管(42)的一端对准连接管(41)旋进,对超声探头本体(1)的内腔进行填充耦合液,在耦合液的重力影响下,会对补偿管(22)中的活塞(23)进行挤压,在无外力作用下,活塞(23)会被挤压于补偿管(22)的中心位置,耦合液填充完毕后,闭合密封盖板(31),即可对超声探头本体(1)进行运输或者使用;

b、在对超声探头本体(1)运输或者使用过程中,由于外界温度情况,超声探头本体(1)内腔的耦合液会随着外界温度升高、降低而发生热胀冷缩现象,在耦合液发生热胀时,内腔中多余的耦合液会流动至补偿管(22)内部并推动补偿管(22)中的活塞(23)向上移动,对弹簧(25)进行挤压,使超声探头本体(1)内腔的耦合液始终处于充满状态而不会发生泄漏,在耦合液发生冷缩时,环境大气压力大于密闭空间的内部压力,会挤压活塞(23),使活塞(23)向下移动,使补偿管(22)中的耦合液填充至内腔中,使超声探头本体(1)内腔的耦合液始终处于充满状态而不会形成气泡;

c、在对超声探头本体(1)使用时,工作人员手持超声探头本体(1)具有防滑橡胶条(6)的部分,使超声探头本体(1)的头部对准患者缓慢移动进行检测。

2.根据权利要求1所述的超声成像探头,其特征在于,所述活塞(23)滑动连接于透明的补偿管(22)内部,用于限位的所述固定块(24)固定安装于补偿管(22)上端并不对补偿管(22)上端开口进行封闭,且活塞(23)通过弹簧(25)与固定块(24)进行连接;

在耦合液发生热胀时,内腔中多余的耦合液流动至补偿管(22)内部并推动补偿管(22)中的活塞(23)向上移动,对弹簧(25)进行挤压,使超声探头本体(1)内腔的耦合液保持充满状态且不泄漏,在耦合液发生冷缩时,环境大气压力大于密闭空间的内部压力,会挤压活塞(23),使活塞(23)向下移动,使补偿管(22)中的耦合液填充至内腔中,使超声探头本体(1)内腔的耦合液始终处于充满状态而不会形成气泡。

3.根据权利要求2所述的超声成像探头,其特征在于,所述检修结构(3)包括密封盖板(31)和扣槽(32),用于对安装槽(21)进行封闭的所述密封盖板(31)转动连接于安装槽(21)的开口处,所述扣槽(32)开设于密封盖板(31)的侧壁上。

4.根据权利要求2所述的超声成像探头,其特征在于,所述安装结构(4)包括连接管(41)和螺纹管(42),所述连接管(41)竖直固定安装于安装槽(21)的下侧内壁上并与超声探头本体(1)内部装取有耦合液的内腔连通,所述螺纹管(42)插设于连接管(41)中并与其螺纹连接,且螺纹管(42)固定安装于补偿管(22)的下端并连通设置。

5.根据权利要求1所述的超声成像探头,其特征在于,所述辅助组件(5)包括弧形护垫(51)、安装孔(52)、套筒(53)、滑块(54)、连接弹簧(55)和伸缩杆(56),所述安装孔(52)开设于弧形护垫(51)上,且弧形护垫(51)通过螺钉与安装孔(52)固定安装于超声探头本体(1)的端部,两组所述套筒(53)对称转动连接于弧形护垫(51)上,且滑块(54)滑动连接于套筒(53)中并通过连接弹簧(55)与套筒(53)的内部弹性连接,所述伸缩杆(56)固定安装于滑块(54)的端部并贯穿套筒(53)与超声探头本体(1)的端部转动连接。

6.根据权利要求4所述的超声成像探头,其特征在于,所述连接管(41)的内部安装有密封胶圈(7)。

7.根据权利要求1所述的超声成像探头,其特征在于,所述耦合液涨缩补偿结构(2)的数量为两个,且两个耦合液涨缩补偿结构(2)分别位于超声探头本体(1)的两侧。

8.根据权利要求1所述的超声成像探头,其特征在于,所述橡胶套(61)的两侧侧壁上均开设有防滑纹(8)。
