专利号: 2021108829465
申请人: 徐州工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

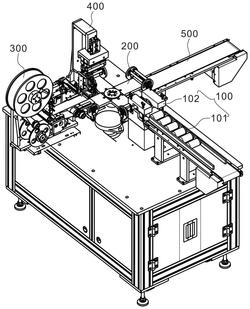

1.一种食品包装瓶自动化贴标装置,其特征在于:包括,

送料模块(100),包括传送带(101),以及设置于所述传送带(101)末端的间歇推送件(102),所述间歇推送件(102)用于将所述传送带(101)运送的食品包装瓶间歇推送至旋转模块(200);

旋转模块(200),包括间歇转动件(201)和驱动旋转件(202),所述间歇转动件(201)包括固定轴(201a)、槽轮机构(201b)和十字型转盘(201c),所述槽轮机构(201b)用于驱动所述固定轴(201a)进行间歇旋转,所述十字型转盘(201c)与所述固定轴(201a)固定连接,所述驱动旋转件(202)设置于所述十字型转盘(201c)的各个端部,用于承载食品包装瓶并使其进行转动;

贴标模块(300),设置于所述送料模块(100)的一侧,用于给食品包装瓶贴标;

压标模块(400),设置于所述送料模块(100)的对面,用于给食品包装瓶压标,包括压紧件(401)、弹性连接件(402)和支架(403),所述压紧件(401)通过所述弹性连接件(402)连接在所述支架(403)上;

出料模块(500),设置于所述贴标模块(300)的对面,用于将贴好标签的食品包装瓶送出;

所述压紧件(401)包括滚动圆柱(401a)和固定梁(401b),所述固定梁(401b)与所述滚动圆柱(401a)转动配合;

所述弹性连接件(402)包括第一圆柱(402a)和弹簧(402b),所述第一圆柱(402a)与所述固定梁(401b)滑动配合,其底端固定在所述固定梁(401b)上,所述弹簧(402b)套设在所述第一圆柱(402a)上;

所述间歇推送件(102)包括推送板(102b)、设置于所述推送板(102b)之间的推送轮(102c),以及带动所述推送轮(102c)转动的第三电机(102d);

所述推送板(102b)包括推送上板(102b‑1)、推送下板(102b‑2)和连接所述推送上板(102b‑1)和所述推送下板(102b‑2)的连接螺杆(102b‑3);

所述推送上板(102b‑1)和所述推送上板(102b‑1)的之间形成轨迹槽(M),所述轨迹槽(M)包括进入槽(M‑1)、转动槽(M‑2)和推出槽(M‑3),所述推送轮(102c)上设置有圆弧形凹槽(102c‑1),所述转动槽(M‑2)与所述推送轮(102c)同心设置;

所述驱动旋转件(202)包括设置于所述十字型转盘(201c)两侧的固定盘(202a)、与所述固定盘(202a)配合的滚筒(202b)、带动所述滚筒(202b)进行旋转的第一驱动件(202c)、带动所述滚筒(202b)进行移动的第二驱动件(202d),以及将所述固定盘(202a)固定在所述十字型转盘(201c)上的固定件(202e);

所述固定盘(202a)上对称设置有两个圆弧槽(202a‑1),所述第一驱动件(202c)包括设置在所述固定件(202e)上的第一电机(202c‑1)、与所述第一电机(202c‑1)连接的第一齿轮(202c‑2)、与所述圆弧槽(202a‑1)同心设置的第三齿轮(202c‑3)、固定于所述滚筒(202b)上的第四齿轮(202c‑4)、连接两个所述第三齿轮(202c‑3)的第一转轴(202c‑5),以及连接所述第三齿轮(202c‑3)和所述第一齿轮(202c‑2)的第二齿轮(202c‑6),所述滚筒(202b)对称设置有两个,并分别设置于两个所述圆弧槽(202a‑1)内。

2.如权利要求1所述的食品包装瓶自动化贴标装置,其特征在于:所述固定件(202e)包括连接两个所述固定盘(202a)底部的连接板(202e‑1)、连接所述连接板(202e‑1)和所述十字型转盘(201c)的连接柱(202e‑2),以及连接所述第一转轴(202c‑5)和所述十字型转盘(201c)连接梁(202e‑3);

所述第二驱动件(202d)包括与所述圆弧槽(202a‑1)滑动配合的滑动杆(202d‑1)、与所述滑动杆(202d‑1)铰接的移动块(202d‑2)、与所述移动块(202d‑2)螺纹配合的螺纹杆(202d‑3)、与所述螺纹杆(202d‑3)固定连接的蜗轮(202d‑4)、与所述蜗轮(202d‑4)配合的蜗杆(202d‑5)、设置于所述蜗杆(202d‑5)中部的第五齿轮(202d‑6)、与所述第五齿轮(202d‑6)配合的第六齿轮(202d‑7)、带动所述第六齿轮(202d‑7)转动的第二电机(202d‑

8),以及固定于所述固定盘(202a)上并与所述螺纹杆(202d‑3)转动配合的固定座(202d‑

9);所述滚筒(202b)的端部与所述滑动杆(202d‑1)旋转配合,所述蜗杆(202d‑5)固定于所述连接板(202e‑1)的下方,所述第二电机(202d‑8)固定于所述连接板(202e‑1)上,所述连接板(202e‑1)上设置有第一凹槽(202e‑11),所述第五齿轮(202d‑6)和所述第六齿轮(202d‑7)与所述第一凹槽(202e‑11)配合。

3.如权利要求2所述的食品包装瓶自动化贴标装置,其特征在于:所述固定盘(202a)上竖直设置有T型凹槽(202a‑2),所述移动块(202d‑2)设置有与所述T型凹槽(202a‑2)配合的卡合部(202d‑21)。

4.如权利要求3所述的食品包装瓶自动化贴标装置,其特征在于:所述传送带(101)上设置有间距可调节的挡板(101a)。
