专利号: 2021108803624
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-10-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

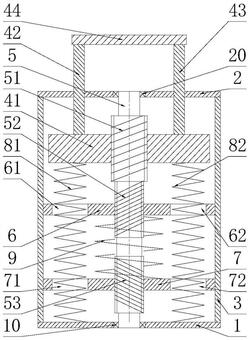

1.一种刚度与阻尼解耦的变阻尼力金属隔振器,包括矩形外壳(3),分别装设于所述矩形外壳(3)两端的底板(1)和顶板(2),升降杆A(42),升降杆B(43),以及设备平台(44);其特征在于:

所述矩形外壳(3)内部装设有螺纹转轴(5),所述螺纹转轴(5)的两端分别采用滚动轴承B(20)、滚动轴承A(10)转动装设在所述顶板(2)、所述底板(1)上;所述螺纹转轴(5)自上而下包括非自锁螺纹段(51)、右旋螺纹段(52)和左旋螺纹段(53),所述非自锁螺纹段(51)上螺旋装设有升降压力板(41),所述右旋螺纹段(52)上螺旋装设有同向阻尼板(6),所述左旋螺纹段(53)上螺旋装设有反向阻尼板(7);

所述升降杆A(42)和升降杆B(43)相互平行,且关于所述螺纹转轴(5)对称;所述升降杆A(42)和升降杆B(43)的下端固定装设在所述升降压力板(41)上,中部分别穿过装设在所述顶板(2)上的两个直线轴承,上端均与所述设备平台(44)相连;所述螺纹转轴(5)的左右两侧对称装设有金属螺旋弹簧A(81)和金属螺旋弹簧B(82);所述金属螺旋弹簧A(81)上端与所述升降压力板(41)相连,其下端依次穿过设于所述同向阻尼板(6)上的同向通孔A(61)和设于所述反向阻尼板(7)上的反向通孔A(71),并与所述底板(1)相连;所述金属螺旋弹簧B(82)上端与所述升降压力板(41)相连,其下端依次穿过设于所述同向阻尼板(6)上的同向通孔B(62)和设于所述反向阻尼板(7)上的反向通孔B(72),并与所述底板(1)相连;

所述螺纹转轴(5)上套装有金属螺旋弹簧C(9),所述金属螺旋弹簧C(9)的两端分别与所述同向阻尼板(6)、反向阻尼板(7)相连;

所述同向阻尼板(6)和所述反向阻尼板(7)的四周侧壁与所述矩形外壳(3)的内壁滑动接触。

2.根据权利要求1所述的一种刚度与阻尼解耦的变阻尼力金属隔振器,其特征在于:所述升降压力板(41)的中心设有非自锁内螺纹,所述非自锁内螺纹与所述非自锁螺纹段(51)中的外螺纹相配合。

3.根据权利要求1所述的一种刚度与阻尼解耦的变阻尼力金属隔振器,其特征在于:所述同向阻尼板(6)的中部设有右旋内螺纹,所述右旋内螺纹与所述右旋螺纹段(52)中的外螺纹相配合。

4.根据权利要求1所述的一种刚度与阻尼解耦的变阻尼力金属隔振器,其特征在于:所述反向阻尼板(7)的中部设有左旋内螺纹,所述左旋内螺纹与所述左旋螺纹段(53)中的外螺纹相配合。

5.根据权利要求1所述的一种刚度与阻尼解耦的变阻尼力金属隔振器,其特征在于:所述金属螺旋弹簧A(81)和金属螺旋弹簧B(82)结构特征和力学特征都相同。

6.根据权利要求1所述的一种刚度与阻尼解耦的变阻尼力金属隔振器,其特征在于:所述金属螺旋弹簧C(9)为拉压螺旋弹簧,其刚度随变形量的增加而保持不变或者增加。
