1.一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，将双氰胺经煅烧处理后自然冷却，将冷却后的煅烧产物固体经研磨处理，得到g‑C3N4；

将氯化钒、三聚硫氰酸和氯化铵进行配料后进行研磨处理，得到混合粉体B；在惰性气氛中，将所得混合粉体B经固相烧结法处理后自然冷却，将冷却后的烧结产物经研磨处理，得到V3S4光催化助催化剂；

将所得g‑C3N4和所得V3S4光催化助催化剂配料后，以水为溶剂进行复合处理，复合处理结束后，将离心得到的复合处理产物先干燥、后研磨，制得V3S4/g‑C3N4光催化剂。

2.根据权利要求1所述的一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，双氰胺的煅烧处理的工艺参数包括：煅烧温度为400‑700℃，保温时间为2‑6h，升温速度为2‑15℃/min。

3.根据权利要求1所述的一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，氯化钒、三聚硫氰酸和氯化铵以(0.1‑2):(3‑20):(1‑5)的质量比进行配料。

4.根据权利要求1所述的一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，混合粉体B的固相烧结法处理的工艺参数包括：以2‑20℃/min的升温速度升至500‑

700℃，然后保温2‑6h。

5.根据权利要求1所述的一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，g‑C3N4和所得V3S4光催化助催化剂以(1‑10):(0.5‑8)的质量比进行配料。

6.根据权利要求1所述的一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，以水为溶剂进行复合处理的工艺参数包括：超声40‑150min。

7.根据权利要求1所述的一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，煅烧产物固体的研磨时间为20‑90min；

烧结产物的研磨时间为40‑120min；

干燥后复合处理产物的研磨时间为40‑120min。

8.根据权利要求1所述的一种四硫化三钒/石墨相氮化碳光催化剂的制备方法，其特征在于，采用马弗炉进行双氰胺的煅烧处理；

采用管式炉进行混合粉体B的固相烧结。

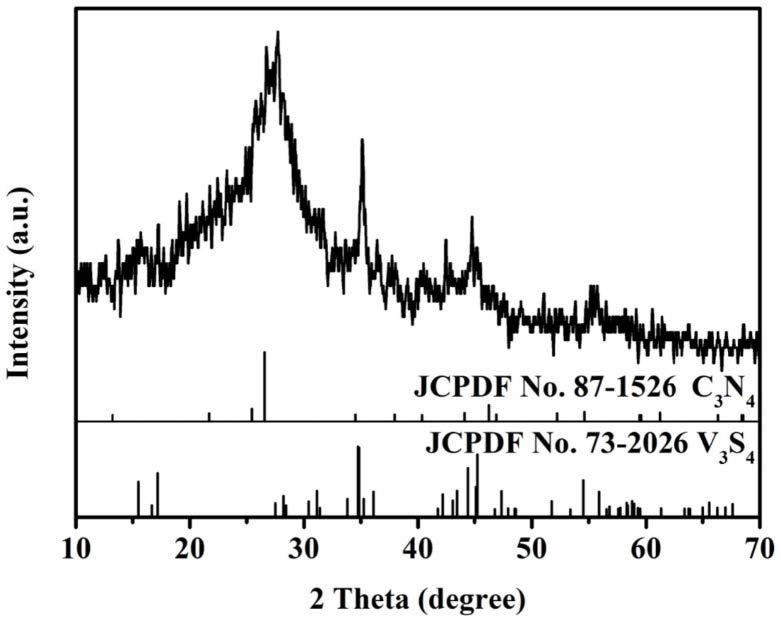

9.采用权利要求1～8任意一项所述制备方法制得的一种四硫化三钒/石墨相氮化碳光催化剂。
