1.一种石墨烯/炭黑导电油墨在油墨直写3D打印中的应用，其特征在于，包括以下步骤：先利用3DMAX软件进行电路图案的三维建模，之后选择内径为0.5mm的打印针头，线宽大于0.5mm，将石墨烯/炭黑导电油墨加入到墨水直写3D打印机中，在纸张上进行电路打印，最后将得到的纸张和电路在80～150℃下干燥20～45min，完成石墨烯/炭黑导电油墨的油墨直写3D打印；

所述导电油墨的制备方法，包括以下步骤：

步骤1，将质量比为(1～2)：3的炭黑和石墨烯依次分散到去离子水与无水乙醇中，去离子水与无水乙醇的体积比为2：1，炭黑与无水乙醇的质量比为(1～2)：1.5，先搅拌5～

15min，之后超声分散30～45min，得到混合体系；

步骤2，在混合体系中加入质量比为(20～25)：1：1的水性丙烯酸树脂、甲基纤维素和丙烯酸高分子嵌段共聚物，水性丙烯酸树脂和步骤1中所述的炭黑的质量比为(20～25)：(1～

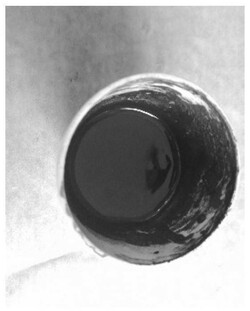

2)，先搅拌5～15min，之后超声分散30～45min，得到粘度为5.1～5.5P和pH为8.0～8.5的石墨烯/炭黑导电油墨。
