专利号: 2021108206322
申请人: 李芹
专利类型:发明专利
专利状态:授权未缴费
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

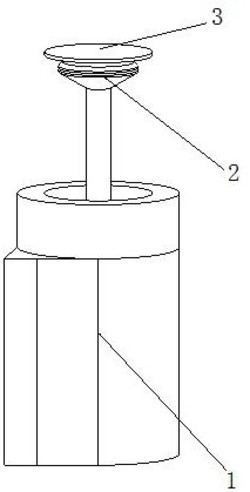

1.一种高精度矿山位移安全在线监测预警设备,其结构包括底座(1)、监测器(2)、上盖(3),其特征在于:

所述底座(1)上端嵌固连接在监测器(2)下方,所述上盖(3)下方焊接连接在监测器(2)上方;

所述底座(1)由第一壳体(11)、支撑柱(12)、启动装置(13)、弹簧(14)、保护装置(15)组成,所述第一壳体(11)内部滑动配合有支撑柱(12),所述启动装置(13)焊接连接在第一壳体(11)左端,所述弹簧(14)嵌固连接在第一壳体(11)内部底端与支撑柱(12)下方之间,所述保护装置(15)焊接连接在第一壳体(11)上方。

2.根据权利要求1所述的一种高精度矿山位移安全在线监测预警设备,其特征在于:所述启动装置(13)由第二壳体(131)、推板(132)、卡杆(133)、卡块(134)、受力块(135)组成,所述推板(132)下端活动卡合在第二壳体(131)内壁,所述卡杆(133)左端焊接连接在推板(132)右上端,所述卡块(134)安装在第二壳体(131)内壁上方,所述受力块(135)共设有若干个,若干个所述受力块(135)焊接连接在推板(132)左侧。

3.根据权利要求2所述的一种高精度矿山位移安全在线监测预警设备,其特征在于:所述卡块(134)由块体(341)、空泡(342)、填充液(343)、限位块(344)组成,所述空泡(342)共设有三个,三个所述空泡(342)嵌固连接在块体(341)下端,所述填充液(343)设于块体(341)与空泡(342)内部,所述限位块(344)设于块体(341)下方右端,且限位块(344)与块体(341)为一体化结构。

4.根据权利要求1所述的一种高精度矿山位移安全在线监测预警设备,其特征在于:所述保护装置(15)由第三壳体(151)、容腔(152)、减震装置(153)组成,所述容腔(152)设于第三壳体(151)内部,且容腔(152)与第三壳体(151)为一体化结构,所述减震装置(153)共设有四个,四个所述减震装置(153)分别活动卡合在第三壳体(151)内部。

5.根据权利要求4所述的一种高精度矿山位移安全在线监测预警设备,其特征在于:所述减震装置(153)由滑块(531)、弹块(532)、底片(533)、冲击块(534)组成,所述弹块(532)共设有两块,两块所述弹块(532)分别嵌固连接在滑块(531)左右两侧底部,所述底片(533)焊接连接在滑块(531)上方,所述冲击块(534)嵌固连接在底片(533)上方。

6.根据权利要求5所述的一种高精度矿山位移安全在线监测预警设备,其特征在于:所述冲击块(534)由外套(41)、空腔(42)、收力片(43)组成,所述空腔(42)设于内部,且空腔(42)与外套(41)为一体化结构,所述收力片(43)铆合连接在空腔(42)内壁。

7.根据权利要求1所述的一种高精度矿山位移安全在线监测预警设备,其特征在于:所述上盖(3)由上盖片(31)、分力块(32)、下盖片(33)组成,所述分力块(32)上端嵌固连接在上盖片(31)下方中心,所述分力块(32)下端铆合连接在下盖片(33)上方外环。
