专利号: 2021108199865
申请人: 嘉寓氢能源科技(辽宁)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

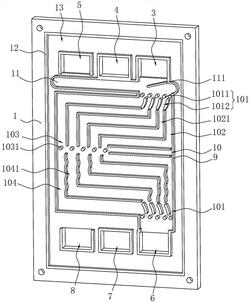

1.一种风冷质子交换膜燃料电池金属双极板,包括第一金属板(1)和第二金属板(2),在所述第一金属板(1)和所述第二金属板(2)上均设置有第一金属框(9)、设置在第一金属框(9)一侧的燃气入口(3)和氧化剂入口(4)、设置在第一金属框(9)另一侧的燃气出口(6)和氧化剂出口(7),所述第一金属板(1)上的燃气入口(3)和燃气出口(6)与第一金属框(9)连通,所述第二金属板(2)上的氧化剂入口(4)和氧化剂出口(7)与第一金属框(9)连通,所述第一金属框(9)内设置有气体流道(10),其特征在于:所述气体流道(10)包括分别设置在气体流道(10)首端和尾端的第一缓冲流道(101),第一缓冲流道(101)包括多个等间距分布的分流柱(1011),在两相邻的分流柱(1011)之间设置有一分流沟槽(1012),分流沟槽(1012)远离分流柱(1011)的一端向远离第一金属框(9)的方向倾斜,所述第一金属框(9)靠近燃气入口(3)和氧化剂入口(4)的一端均设置有储气室(11),所述第一金属板(1)上的所述储气室(11)与燃气入口(3)连通,所述第二金属板(2)上的所述储气室(11)与氧化剂入口(4)连通,所述第一金属板(1)上的储气室(11)内设置有导流板(111),所述导流板(111)向靠近储气室(11)内部的方向倾斜,并且第一缓冲流道(101)和燃气入口(3)分别位于导流板(111)的两侧。

2.根据权利要求1所述的一种风冷质子交换膜燃料电池金属双极板,其特征在于:所述第一金属框(9)中央设置有第二缓冲流道(103),在所述第二缓冲流道(103)一侧和气体流道(10)其中一端的第一缓冲流道(101)之间设置有第一流道(102),在所述第二缓冲流道(103)另一侧和气体流道(10)另一端的第一缓冲流道(101)之间设置有第二流道(104)。

3.根据权利要求2所述的一种风冷质子交换膜燃料电池金属双极板,其特征在于:所述燃气入口(3)和燃气出口(6)之间的连线、氧化剂入口(4)与氧化剂出口(7)之间的连线平行,所述第二缓冲流道(103)与第一缓冲流道(101)斜对角设置。

4.根据权利要求3所述的一种风冷质子交换膜燃料电池金属双极板,其特征在于:所述第二缓冲流道(103)和位于第一金属框(9)靠近燃气出口(6)、氧化剂出口(7)一端的第一缓冲流道(101)之间设置有第二流道(104),第二流道(104)的首端与尾端呈对角设置,第二流道(104)包括多个第二开槽(1041),第二流道(104)的竖直段呈波浪形。

5.根据权利要求1所述的一种风冷质子交换膜燃料电池金属双极板,其特征在于:所述第一金属板(1)和所述第二金属板(2)上均设置有位于第一金属框(9)一端的冷却剂入口(5)、位于第一金属框(9)另一端的冷却剂出口(8),所述第一金属板(1)和第二金属板(2)上设置有环绕在第一金属框(9)外侧的第二金属框(12),所述第二金属框(12)与所述冷却剂入口(5)和所述冷却剂出口(8)连通,所述第一金属框(9)和第二金属框(12)之间为冷却剂通道。

6.根据权利要求1所述的一种风冷质子交换膜燃料电池金属双极板,其特征在于:所述第一金属板(1)和第二金属板(2)的两面均设置有气体流道(10),第一金属框(9)交错设置,且两相邻的第一金属板(1)和第二金属板(2)之间设置有介质层(14)。

7.一种风冷质子交换膜燃料电池,包括如权利要求1‑6中任一项所述的风冷质子交换膜燃料电池金属双极板,多片所述风冷质子交换膜燃料电池金属双极板依次堆叠,两相邻的风冷质子交换膜燃料电池金属双极板之间设置有介质层(14);以及,鼓风装置,包括风扇,风扇对应所述氧化剂入口(4)设置,用于将空气吹向每一氧化剂入口(4)。
