专利号: 2021107996225
申请人: 深圳市顺鹏鑫物流有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-10-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

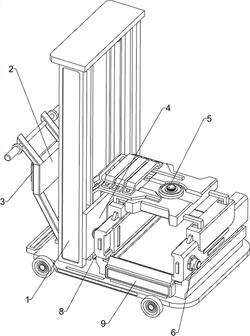

1.一种仓储服务用货物拿取设备,其特征在于,包括有:支撑座(1),轮子为四个,所述支撑座(1)底部两侧均对称转动式安装有轮子;

握把(2),所述支撑座(1)顶部一侧设置有所述握把(2);

升降机构(4),所述支撑座(1)顶部一侧安装有所述升降机构(4);

夹紧机构(5),所述支撑座(1)与所述升降机构(4)之间连接有夹紧机构(5);

伸缩机构(6),所述升降机构(4)内侧安装有所述伸缩机构(6);

升降机构(4)包括有:

第一减速电机(40),所述支撑座(1)顶部一侧中间设有所述第一减速电机(40);

转动轴(41),所述支撑座(1)内左部两侧均对称转动式设有所述转动轴(41),下侧所述转动轴(41)均与所述第一减速电机(40)的输出轴连接;

转轮(42),所述转动轴(41)上均连接有所述转轮(42);

第一皮带(43),上下两侧所述转轮(42)之间均绕有所述第一皮带(43);

安装块(44),支撑座(1)上部一侧滑动式连接有所述安装块(44),所述安装块(44)与所述第一皮带(43)连接;

载料板(45),所述安装块(44)一侧设有载料板(45);

传动轴(47),所述载料板(45)内部两侧转动式设置有所述传动轴(47);

履带(46),所述传动轴(47)之间绕有所述履带(46);

还包括有稳固组件(7),稳固组件(7)包括有:

电动推杆(70),所述支撑座(1)内部一侧对称安装有所述电动推杆(70);

稳定板(71),所述支撑座(1)内部一侧对称滑动式设有稳定板(71),所述稳定板(71)与所述电动推杆(70)的伸缩杆滑动式连接;

第二弹簧(72),所述稳定板(71)与所述电动推杆(70)的伸缩杆之间均连接有所述第二弹簧(72);

还包括有锁定组件(8),锁定组件(8)包括有:

支块(80),一侧所述稳定板(71)的一侧设有所述支块(80);

连杆(81),所述支块(80)上转动式设有所述连杆(81);

限位块(83),所述支撑座(1)顶部一侧固接有所述限位块(83);

推块(82),所述限位块(83)内侧滑动式设有所述推块(82),所述推块(82)与所述连杆(81)转动式连接;

卡块(84),所述载料板(45)内部一侧滑动式安装有所述卡块(84);

异形块(85),一侧所述传动轴(47)一侧设有所述异形块(85),所述卡块(84)与所述异形块(85)配合,所述推块(82)与所述异形块(85)配合;

楔形块(86),所述限位块(83)上部内侧滑动式设置有所述楔形块(86),所述卡块(84)与所述楔形块(86)配合;

第三弹簧(87),所述楔形块(86)与所述限位块(83)之间连接有所述第三弹簧(87)。

2.根据权利要求1所述的一种仓储服务用货物拿取设备,其特征在于,夹紧机构(5)包括有:安装架(50),所述安装块(44)上部一侧固接有所述安装架(50);

驱动电机(51),所述安装架(50)内部一侧设有所述驱动电机(51);

旋转杆(52),所述驱动电机(51)的输出轴上设有所述旋转杆(52);

连接杆(53),所述安装架(50)上侧对称滑动式连接有所述连接杆(53),所述连接杆(53)均与所述旋转杆(52)滑动式连接;

壳体(54),两侧所述连接杆(53)下侧之间均滑动式连接有壳体(54);

第一弹簧(55),所述壳体(54)与所述连接杆(53)之间均对称连接有所述第一弹簧(55);

距离传感器(56),所述壳体(54)一侧均安装有所述距离传感器(56)。

3.根据权利要求2所述的一种仓储服务用货物拿取设备,其特征在于,伸缩机构(6)包括有;

第二减速电机(60),所述壳体(54)外部一侧均安装有所述第二减速电机(60);

旋转轴(61),所述壳体(54)内部一侧均转动式设有所述旋转轴(61);

带轮(62),所述旋转轴(61)与所述第二减速电机(60)的输出轴上均设有所述带轮(62);

第二皮带(63),两侧所述带轮(62)之间均绕有所述第二皮带(63);

接触块(64),所述第二皮带(63)上均设有所述接触块(64);

夹块(65),所述壳体(54)内侧均滑动式安装有所述夹块(65),所述夹块(65)与所述接触块(64)滑动式连接;

齿条(66),所述夹块(65)下侧均设有所述齿条(66);

齿轮(67),一侧所述传动轴(47)两侧连接有所述齿轮(67),所述齿轮(67)均与所述齿条(66)间歇性啮合。

4.根据权利要求3所述的一种仓储服务用货物拿取设备,其特征在于,还包括有防护组件(9),防护组件(9)包括有:限位板(90),所述载料板(45)两侧固接有所述限位板(90);

挡板(91),所述限位板(90)内部上侧均滑动式设有所述挡板(91);

第四弹簧(92),所述挡板(91)与所述限位板(90)之间均对称连接有所述第四弹簧(92)。

5.根据权利要求4所述的一种仓储服务用货物拿取设备,其特征在于,还包括有控制器(3),所述握把(2)上部内侧安装有所述控制器(3),所述控制器(3)内安装有开关电源、电源模块和控制模块,开关电源为本设备供电,开关电源的输出端与电源模块通过电性连接,电源模块通过线路连接有电源总开关,电源模块与控制模块通过电性连接,启动键、第一按键、第二按键、第三按键和第四按键均安装在所述控制器(3)上,控制模块上连接有DS1302时钟电路和24C02电路,所述启动键、所述第一按键、所述第二按键、所述第三按键、所述第四按键和所述距离传感器(56)均与控制模块通过电性连接,所述第一减速电机(40)、所述驱动电机(51)、所述第二减速电机(60)和所述电动推杆(70)均与控制模块通过外围电路连接。
