1.一种静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，包括以下步骤：步骤1，将芳纶短切纤维、二甲基亚砜、去离子水和碱混合均匀得到暗红色的混合液；

步骤2，按1：(1‑10)的体积比，将步骤1所制备的混合液疏解到去离子水中，直至二甲基亚砜、去离子水和芳纶纳米丝相互分散均匀，得到芳纶纳米丝分散液；

步骤3，在芳纶纳米丝分散液中加入酸后混合均匀，使所得的混合体系的Zeta电位为电负性且大于10mV，完成对芳纶纳米丝分散状态的调控。

2.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，步骤1中所述的芳纶短切纤维、二甲基亚砜、去离子水和碱的比例为(1‑4)g：(200‑2000)mL：(1‑20)mL：(1‑4)g。

3.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，所述的碱为氢氧化钾、氢氧化钠、氢氧化钙、氢氧化钠铝和氨水中的一种或多种。

4.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，步骤2所述的混合液在2000‑20000转/分的转速下疏解。

5.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，步骤3中所述的酸为盐酸、硫酸或硝酸。

6.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，步骤3在芳纶纳米丝分散液中加入酸后于大于400r/min的转速下搅拌。

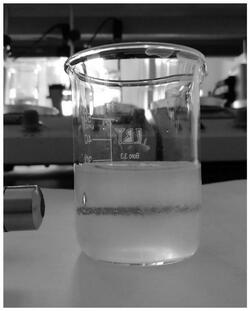

7.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，步骤3所得到的混合体系能形成丁达尔效应。

8.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，步骤3所得到的混合体系静置1h以上不具有絮聚现象。

9.根据权利要求1所述的静电作用力调控芳纶纳米丝分散状态的方法，其特征在于，步骤1中所述的芳纶短切纤维为对位芳纶短切纤维。
