专利号: 2021107522356
申请人: 广州兴以昌包装品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

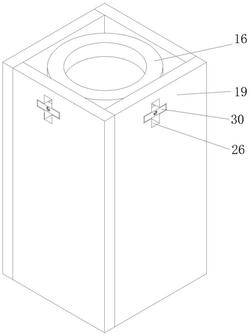

1.一种防护性强且易拆封的抗震抗压酒瓶包装盒,包括底座(1),其特征在于:所述底座(1)的上侧开设有第一凹槽(2),所述第一凹槽(2)的内部滑动连接有固定环(3),所述固定环(3)的下侧固定连接有升降柱(4),所述升降柱(4)的表面固定连接有辅助环(5),所述辅助环(5)的下侧固定连接有第一弹簧(6),所述底座(1)的内部开设有第二凹槽(7),所述第二凹槽(7)的内部设置有挤压装置,所述挤压装置包括第一滑动块(8),所述第一滑动块(8)的表面滑动连接在第二凹槽(7)的内部,所述第一滑动块(8)的上侧开设有第一滑动槽(9),所述升降柱(4)的下端在第一滑动槽(9)的内部滑动连接,所述第一滑动块(8)的左侧固定连接有第二滑动块(10),所述第二滑动块(10)的上侧开设有第二滑动槽(11),所述第二滑动块(10)的表面滑动连接在第二凹槽(7)的内部,所述第二滑动槽(11)的内部固定连接有限位板(12),所述第二滑动槽(11)的左侧固定连接有第二弹簧(13),所述第二弹簧(13)的左端固定连接在第二凹槽(7)的内部,所述底座(1)的内部滑动连接有挤压柱(14),所述挤压柱(14)的表面固定连接有升降板(15),所述挤压柱(14)的上端设置有下压装置,所述下压装置包括放置座(16),所述放置座(16)的下侧固定连接在挤压柱(14)的上端,所述放置座(16)的下侧滑动连接有矩形板(17),所述矩形板(17)的上端贯穿放置座(16)的下侧并延伸至放置座(16)的上侧,所述放置座(16)的下侧固定连接有第三弹簧(18),所述第一凹槽(2)的内部开设有固定槽一(26),所述矩形板(17)的下端固定连接在固定槽一(26)的内部,所述第三弹簧(18)的下端固定连接在固定槽一(26)的内部,所述第三弹簧(18)的内壁与矩形板(17)的表面滑动套接,所述底座(1)的后侧转动连接有转动轴(33),所述转动轴(33)的后侧转动连接有箱面(19),所述箱面(19)的上侧开设有第三凹槽(20),所述箱面(19)的上侧固定连接有防护板(21),所述防护板(21)的上侧开设有防护槽(22),所述防护槽(22)的内部开设有卡槽(23),所述防护槽(22)的内部固定连接有防护块(24),所述防护块(24)的上侧开设有贴合槽(25),所述箱面(19)的上侧开设有固定槽二,所述固定环(3)的后侧设置有旋转固定装置,所述旋转固定装置包括固定杆(27),所述固定杆(27)的前端固定连接在固定环(3)的后侧,所述固定杆(27)的后端滑动连接有内杆(28),所述内杆(28)的后侧转动连接有固定板(30),所述固定板(30)的前侧固定连接有第四弹簧(29),所述固定板(30)的前侧开设有辅助槽(31),所述辅助槽(31)的内部转动连接有拉环(32)。

2.根据权利要求1所述的一种防护性强且易拆封的抗震抗压酒瓶包装盒,其特征在于:

所述升降柱(4)的下端滑动连接在底座(1)的内部,所述第一弹簧(6)的下端固定连接在第一凹槽(2)的内部,所述第一弹簧(6)的内壁与升降柱(4)的表面滑动套接,所述升降柱(4)的数量为四个,四个所述升降柱(4)的上端均固定连接在固定环(3)的下侧。

3.根据权利要求2所述的一种防护性强且易拆封的抗震抗压酒瓶包装盒,其特征在于:

所述底座(1)的内部为中空的,所述第一滑动块(8)的上侧为倾斜状,所述升降柱(4)的下端同样为倾斜状,所述第二滑动块(10)的形状为直角梯形,所述第二滑动槽(11)的形状同样为倾斜状。

4.根据权利要求3所述的一种防护性强且易拆封的抗震抗压酒瓶包装盒,其特征在于:

所述升降板(15)的形状为十字架状,所述升降板(15)的下侧同样为倾斜状,所述第二凹槽(7)的数量为四个,四个所述第二凹槽(7)均开设在底座(1)的内部,四个所述第二凹槽(7)内部的结构均相同。

5.根据权利要求1所述的一种防护性强且易拆封的抗震抗压酒瓶包装盒,其特征在于:

所述防护块(24)的前侧为弧形,所述箱面(19)的数量为四个,四个所述箱面(19)上的结构均相同,所述固定槽二的形状同样为十字架状,所述固定槽二的竖截面为通口,所述固定槽二的横截面为闭口。

6.根据权利要求1所述的一种防护性强且易拆封的抗震抗压酒瓶包装盒,其特征在于:

所述第四弹簧(29)的前端固定连接在固定杆(27)的后端,所述第四弹簧(29)的内壁与内杆(28)的表面滑动套接。
