专利号: 2021107021174
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

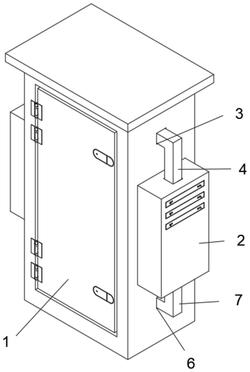

1.一种具有除湿功能的开关柜,其特征在于,包括:开关柜本体(1),所述开关柜本体(1)的左右两侧均固定连接有外壳(2),所述开关柜本体(1)的左右两侧均开设有第一出气孔(3),所述第一出气孔(3)的内部固定连接有出气管(4),所述出气管(4)的内部固定连接有风扇(39);

第一进气孔(5),所述第一进气孔(5)开设在所述外壳(2)的顶面,所述外壳(2)的底面开设有第二出气孔(8);

两个第二进气孔(6),两个所述第二进气孔(6)分别开设在所述开关柜本体(1)的左右两侧,所述第二进气孔(6)的内部固定连接有进气管(7);

除湿水分接收组件,所述除湿水分接收组件设置在所述外壳(2)的内部,用于接收除湿后的水分。

2.根据权利要求1所述的一种具有除湿功能的开关柜,其特征在于,所述除湿水分接收组件包括:

两个固定块(9),两个所述固定块(9)分别固定连接在所述外壳(2)内部左右两侧,两个所述固定块(9)之间设置有若干个除湿块(10);

装料槽(11),所述装料槽(11)开设在所述除湿块(10)的顶面,所述装料槽(11)内部的底面开设有若干个通气孔(12);

接水块(13),所述接水块(13)固定连接在所述外壳(2)的内部,所述接水块(13)内部的底面开设有两个固定孔(14),所述固定孔(14)的内部固定连接有限气管(15);

固定件,所述固定件设置在所述装料槽(11)的内部,用于将干燥剂固定在所述装料槽(11)的内部。

3.根据权利要求2所述的一种具有除湿功能的开关柜,其特征在于,所述固定件包括:挤压板(18),所述挤压板(18)活动卡接在所述装料槽(11)的内部,所述挤压板(18)的顶面开设有若干个顶孔(19);

若干个滑动槽(16),若干个所述滑动槽(16)分别开设在两个所述固定块(9)相互靠近的两侧,所述除湿块(10)的左右两侧分别固定连接有滑动块(17),所述滑动槽(16)与所述滑动块(17)活动活动卡接在一起。

4.根据权利要求1所述的一种具有除湿功能的开关柜,其特征在于:所述除湿块(10)的一侧设置有固定组件,用于将所述除湿块(10)固定在两个所述固定块(9)之间。

5.根据权利要求4所述的一种具有除湿功能的开关柜,其特征在于,所述固定组件包括:

卡接块(20),所述外壳(2)固定连接在所述除湿块(10)的前侧,所述外壳(2)的前侧开设有若干个卡接孔(21),所述卡接块(20)与所述卡接孔(21)活动卡接在一起;

两个移动槽(22),两个所述移动槽(22)分别开设在所述卡接块(20)的左右两侧,所述移动槽(22)的内部活动卡接有移动块(23),所述卡接孔(21)内部左右两侧分别开设有卡接槽(25),所述移动块(23)与所述卡接槽(25)活动卡接在一起;

弹簧(24),所述弹簧(24)固定连接在所述卡接块(20)内部的一侧,所述弹簧(24)的远离所述卡接块(20)内部的一端与所述移动块(23)固定连接在一起。

6.根据权利要求5所述的一种具有除湿功能的开关柜,其特征在于:所述卡接块(20)的一侧设置有移动件,用于带动所述移动块(23)移动。

7.根据权利要求6所述的一种具有除湿功能的开关柜,其特征在于,所述移动件包括:两个滑动孔(26),两个所述滑动孔(26)均开设在所述卡接块(20)的前侧;

移动板(27),所述移动板(27)活动卡接在所述滑动孔(26)的内部,所述移动板(27)的一端穿过所述滑动孔(26)延伸至所述移动槽(22)的内部,所述移动板(27)的一端穿过所述滑动孔(26)与所述移动块(23)的一侧固定连接在一起。

8.根据权利要求2所述的一种具有除湿功能的开关柜,其特征在于:所述固定块(9)的一侧开有固定槽(28),所述固定槽(28)的内部固定连接有控制面板(29),所述开关柜本体(1)的内部设置有湿度传感器,所述控制面板(29)与湿度传感器电性连接在一起,所述控制面板(29)与所述风扇(39)电性连接在一起。

9.根据权利要求1所述的一种具有除湿功能的开关柜,其特征在于:所述外壳(2)的内部设置有加热件,用于对除湿后的空气进行加热,所述出气管(4)与第一进气孔(5)固定卡接在一起,进气管(7)与第二出气孔(8)固定卡接在一起。

10.根据权利要求9所述的一种具有除湿功能的开关柜,其特征在于:所述加热件包括:隔热箱(30),所述隔热箱(30)固定连接在所述外壳(2)的内部,所述隔热箱(30)内部的两侧均固定连接有内板(32);

加热丝(33),所述加热丝(33)固定连接在两个所述内板(32)之间,所述隔热箱(30)的顶面开设有箱孔(31),所述隔热箱(30)的底面开设有底孔(34)。
