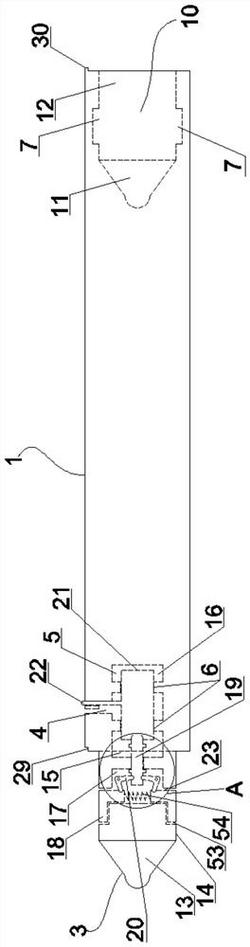

1.一种快速拆装与实时固定的钻孔窥视装置，包括单杆体（1）和连接端头（3），所述单杆体（1）的前侧表面沿长度方向开设有过线槽A（2）；其特征在于，还包括锁紧定位机构；

所述单杆体（1）的左端轴心处开设有圆柱形凹槽二（5），并在圆柱形凹槽二（5）的左部和右部相间隔的固定连接有两个导向环（6），还于圆柱形凹槽二（5）中心的部分径向的开设有锁杆通道（4）；所述锁杆通道（4）的里端与圆柱形凹槽二（5）的中部连通，其外端连通到单杆体（1）的外部；锁杆通道（4）长度方向的两端分别具有限位槽一（8）和限位槽二（9）；单杆体（1）的右端轴心处开设有连接凹槽（10），所述连接凹槽（10）由位于左部的锥形容纳腔（11）和位于右部的圆柱容纳腔（12）组成，所述圆柱容纳腔（12）的左端外侧的上部和下部相对称的开设有两个定位缺口（7）；

所述连接端头（3）由位于左部的锥形端头（13）和位于右部的端杆（14）组成，所述锥形端头（13）的形状和尺寸与锥形容纳腔（11）相适配；所述端杆（14）的外径略小于圆柱容纳腔（12）的内径，并同轴心的固定连接在单杆体（1）的左端；所述端杆（14）的右端轴心处开设有圆柱形凹槽一（15），圆柱形凹槽一（15）的内径与圆柱形凹槽二（5）的内径相同，且与圆柱形凹槽二（5）围合形成大圆柱形空腔（16）；端杆（14）的中部于轴心处开设有小圆柱形空腔（17），小圆柱形空腔（17）通过轴心处的圆柱形连通通道（24）与圆柱形凹槽一（15）连通；端杆（14）的左部于外表面上下相对称的开设有沿长度方向延伸的两个容纳凹槽（53），两个容纳凹槽（53）通过径向设置的两个径向连通通道（23）与小圆柱形空腔（17）的左端连通；

所述锁紧定位机构包括两个定位块（18）、小滑杆（19）、两个连动杆（20）、大滑杆（21）和锁杆（22）；两个定位块（18）均呈L形，两个定位块（18）的水平段分别设置在两个容纳凹槽（53）中，且与两个定位缺口（7）相对应的设置；两个定位块（18）的竖直段的端部分别由两个径向连通通道（23）伸入到小圆柱形空腔（17）中，并通过复位拉簧（54）连接；所述小滑杆（19）滑动的设置在圆柱形连通通道（24）中，且其左部延伸到小圆柱形空腔（17）中并固定套装有左限位环（25），其右部延伸到大圆柱形空腔（16）中并固定套装有右限位环（26）；两个连动杆（20）均呈V字形，且上下相对称的设置在小圆柱形空腔（17）中，且其开口端均朝向轴心的方向；两个连动杆（20）的拐点处通过与单杆体（1）连接的销轴可摆动的连接在小圆柱形空腔（17）中，两个连动杆（20）的左端分别与两个定位块（18）竖直段的端部铰接；两个连动杆（20）的右端分别与小滑杆（19）左端的上部和下部铰接；所述大滑杆（21）横向的设置在大圆柱形空腔（16）中，且滑动的设置在两个导向环（6）的内部，其左端与小滑杆（19）的右端同轴心的固定连接；所述锁杆（22）径向的穿设于锁杆通道（4）中，且其里端与大滑杆（21）的中部固定连接，其外端延伸到单杆体（1）的外圆面上；锁杆（22）与锁杆通道（4）之间滑动配合，并通过限位槽一（8）和限位槽二（9）分别定位在锁杆通道（4）长度方向的左端和右端。

2.根据权利要求1所述的一种快速拆装与实时固定的钻孔窥视装置，其特征在于，还包括定位固定机构（31），所述单杆体（1）的数量至少两个，所述定位固定机构（31）套装在一根单杆体（1）的外部，其包括位于中部的连接单元（32）、分别连接在连接单元（32）左右两端的两个定位单元（33）；

所述定位单元（33）包括左右相对设置的两个侧端板（34）、固定连接在两个侧端板（34）中心区域的内套筒（35）、同轴心的套设在内套筒（35）外部且固定连接在两个侧端板（34）边缘之间的外套筒（36）、沿周向均匀的开设在外套筒（36）筒身上的多个伸出孔（37）、对应多个伸出孔（37）设置的多个气缸（38）、对应多个气缸（38）设置的多个压块（39）；所述外套筒（36）的表面对应过线槽A（2）的部分开设有向内凹陷的过线槽B（55）； 两个侧端板（34）于轴心处相对开设有位于内套筒（35）内侧的安装孔（41）；两个侧端板（34）、内套筒（35）和外套筒（36）之间形成环形空间（56），多个气缸（38）周向均匀的设置在环形空间（56）中，且均对应伸出孔（37）的设置；所述气缸（38）为弹簧复位式气缸；气缸（38）缸筒的底端固定连接在内套筒（35）的外表面，且设置在缸筒底端的进气口通过短连通管路（40）穿入到内套筒（35）的内部，短连通管路（40）与内套筒（35）之间密封连接；气缸（38）缸筒的顶端固定连接在外套筒（36）的内表面，且气缸（38）的活塞杆端由伸出孔（37）滑动伸出到外套筒（36）的外部，并与对应的压块（39）固定连接； 两个定位单元（33）通过各自的一对安装孔（41）相间隔的固定套装在单杆体（1）的外部，且每个侧端板（34）与单杆体（1）之间均密封的连接；在每个定位单元（33）的内套筒（35）、两侧侧端板（34）和单杆体（1）之间形成环形气腔（42）；

所述连接单元（32）包括套装在单杆体（1）外部的固定支架（43）、包裹在固定支架（43）外部且两端分别与两个定位单元（33）相对一侧的侧端板（34）连接的金属防护网（44）、固定连接在固定支架（43）左部且相对的分布于单杆体（1）相对两侧的两个压缩气瓶一（45）、固定连接在固定支架（43）右部且相对的分布于单杆体（1）相对两侧的两个压缩气瓶二（48）；

两个压缩气瓶一（45）均位于金属防护网（44）的内部，其出气口均连接有供气管路一（46），供气管路一（46）上均串接有电磁控制阀一（47），且其出气端均由侧端板（34）穿入左侧的环形气腔（42）中；两个压缩气瓶二（48）均位于金属防护网（44）的内部，其出气口均连接有供气管路二（49），供气管路二（49）上均串接有电磁控制阀二（50），且其出气端均由侧端板（34）穿入右侧的环形气腔（42）中。

3.根据权利要求1或2所述的一种快速拆装与实时固定的钻孔窥视装置，其特征在于，所述锁杆通道（4）由位于中间的n字形中部段（27）、左右对称的分别在n字形中部段（27）两侧的L字形边缘段（28）组成，且L字形边缘段（28）的水平段横向的与n字形中部段（27）的开口端的一个端部连通，其竖直段纵向的向n字形中部段（27）的封闭段延伸，限位槽一（8）设置于左侧的L字形边缘段（28）竖直段的端部，限位槽二（9）设置于右侧的L字形边缘段（28）竖直段的端部。

4.根据权利要求3所述的一种快速拆装与实时固定的钻孔窥视装置，其特征在于，所述单杆体（1）的左端上部开设有定位凹槽（29），所述单杆体（1）的右端上部固定连接有向右侧延伸的定位凸块（30），定位凸块（30）与定位凹槽（29）定位配合。

5.根据权利要求2所述的一种快速拆装与实时固定的钻孔窥视装置，其特征在于，所述压块（39）由橡胶制成。

6.根据权利要求2所述的一种快速拆装与实时固定的钻孔窥视装置，其特征在于，所述金属防护网（44）由两个防护单体组成，每个防护单体均由主连接杆（51）和铰接在主连接杆（51）上下两侧的两个弧形网片（52）组成；所述主连接杆（51）的两端分别与两个定位单元（33）中的两个外套筒（36）固定连接，两个弧形网片（52）的两端分别与两个定位单元（33）中相对一侧的两个侧端板（34）的外端沿固定连接。
