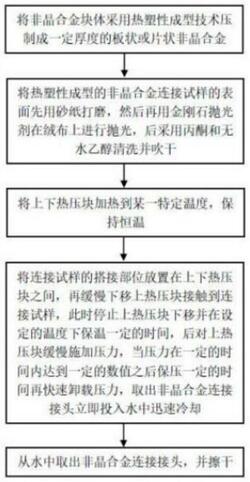

1.非晶合金的热塑性连接方法，其特征在于，包括如下步骤：

(1)将Zr44Ti11Cu10Ni10Be25非晶合金块体在425℃恒温下缓慢施加压力进行热塑性成型，压制成厚度为0.5mm的片状非晶合金；

(2)将热塑性成型的Zr44Ti11Cu10Ni10Be25非晶合金连接试样的表面先依次用400目、800目、1500目、2000目、2500目的水砂纸打磨，然后用粒径为1μm的金刚石抛光剂进行抛光，最后用丙酮和无水乙醇清洗并吹干；

(3)将上下热压块加热到Zr44Ti11Cu10Ni10Be25非晶合金的玻璃转变温度Tg＝350℃和结晶温度Tx＝471℃之间的425℃温度，保持恒温；

(4)将Zr44Ti11Cu10Ni10Be25非晶合金连接试样的搭接部位放置在上下热压块之间，再缓慢下移上热压块接触到连接试样，此时停止上热压块下移并在425℃温度下保温30s，后对上热压块缓慢施加压力，当压力在30s内达到10kN之后保压60s再快速卸载压力，取出非晶合金连接接头立即投入水中迅速冷却；从水中取出Zr44Ti11Cu10Ni10Be25非晶合金连接接头，并擦干。
