专利号: 2021105954459
申请人: 苏州鱼得水电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

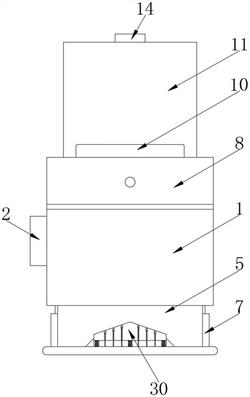

1.一种集直烧和气化燃烧为一体的高效燃烧采暖炉,其特征在于:该高效燃烧采暖炉包括直烧室(1)、集灰室(5)、气化燃烧室(8)和加热箱(11);

所述直烧室(1)一侧开设有添煤口(2),所述直烧室(1)底端设置有燃煤板(3),所述燃煤板(3)上开设有漏灰孔,所述燃煤板(3)上放置有煤炭(4);

所述直烧室(1)下方设置有集灰室(5),所述直烧室(1)与集灰室(5)之间设置有集灰口(6),所述集灰室(5)两侧开设有排灰口(7);

所述直烧室(1)上方设置有气化燃烧室(8),所述气化燃烧室(8)内部安装有气化环(9),所述气化燃烧室 (8)顶端中部设置有灶台(10);

所述气化燃烧室(8)一侧设置有加热箱(11),所述加热箱(11)与气化燃烧室(8)之间通过引导腔室(12)连接,所述加热箱(11)内部安装有加热板(13),所述加热箱(11)顶端开设有烟气出口(14);

所述加热板(13)上开设有若干个集火槽(38),所述集火槽(38)之间设置有加热座(39),所述加热座(39)内部开设有加热腔(40);

所述集火槽(38)呈梯形,所述加热座(39)呈倒梯形,两个相邻所述加热板(13)的集火槽(38)位于同一竖直平面;

所述直烧室(1)两侧设置有升压腔(15),所述升压腔(15)底端与直烧室(1)底端之间安装有排气管道(16),所述排气管道(16)一端位于直烧室(1)内部设置有喷气嘴(18),所述排气管道(16)上安装有压力阀(17),所述燃煤板(3)两侧位于直烧室(1)侧壁上开设有抖动口(19),所述燃煤板(3)通过位于抖动口(19)内部的连接杆(20)连接挤压活塞(24),所述连接杆(20)与抖动口(19)之间安装有抖动弹簧(21),所述连接杆(20)靠近直烧室(1)一端安装有密封板(22),所述挤压活塞(24)位于供气室(23)内部,所述挤压活塞(24)顶端与外界接触,所述挤压活塞(24)顶端安装有进气管(25),所述进气管(25)一端安装有第一单向阀(26),所述第一单向阀(26)的导通方向为外界空气向供气室(23)内部,所述供气室(23)底端与升压腔(15)之间通过供气管(27)连接,所述供气管(27)上安装有第二单向阀(28),所述第二单向阀(28)的方向为供气室(23)通向升压腔(15);

所述喷气嘴(18)上窄下宽,所述升压腔(15)内部安装有导热板。
