专利号: 2021105482034
申请人: 南京钢铁集团冶金铸造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种轴承钢锻造工艺,包括二号支撑架(2)、锻打机构(3)和控制器;所述二号支撑架(2)放置于地面上,二号支撑架(2)远离地面的部分设有锻打机构(3);所述控制器用于控制锻打机构(3)的自动运行;其特征在于:所述锻造工艺的步骤如下:

S1:工作人员将加热后的工件放在翻转板(4)上,启动控制器控制锻打机构(3)对工件进行锻打,工件在锻打时会产生氧化皮,并且氧化皮被锻打件(31)敲碎;

S2:工作人员通过控制器使锻打件(31)停止移动,工作人员将挂钩(82)挂在翻转板(4)的连接环(8)上,再次启动控制器,使得锻打机构(3)中的锻打件(31)在上升时通过连接环(8)拉动钢绳(81),从而钢绳(81)拉动挂钩(82),挂钩(82)拉动翻转板(4)上的连接环(8)使得翻转板(4)绕铰接轴(7)转动;此时翻转板(4)上的工件在重力的作用下滑到上板(42)与固定板(6)之间的间隙处,工件的底部被固定板(6)阻挡从而工件能够随着翻转板(4)继续转动翻转到固定板(6)上;工件上残留的氧化皮在工件翻转时落到固定板(6)上;同时翻转板(4)上氧化皮的碎片从固定板(6)和上板(42)之间的间隙滑落到下板(43)上,再从下板(43)上滑落;

S3:下板(43)上的弧形块(41)会阻挡部分氧化皮滑落,工作人员操作控制器使锻打件(31)停止移动,翻转板(4)在惯性的作用下继续转动,直到翻转板(4)与挡块(11)发生碰撞,碰撞使得翻转板(4)震动,从而翻转板(4)上残留的氧化皮能够从翻转板(4)上脱离;

S4:控制器控制锻打件(31)下降,翻转板(4)在重力和扭簧(71)的共同作用下复位,随着翻转板(4)继续转动,弧形块(41)进入通孔(61)内对通孔(61)进行疏通,翻转板(4)回到原位;

S5:工作人员将挂钩(82)从翻转板(4)的连接环(8)上取下,操作控制器使电动推杆(5)推动推板(51)将工件推回翻转板(4),继续进行锻打,如此反复,完成轴承钢的锻造过程;

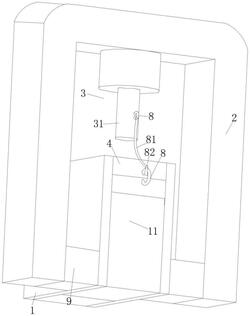

该轴承钢锻造装置还包括一号支撑架(1)、翻转板(4)、固定板(6)、电动推杆(5)和推板(51);所述一号支撑架(1)放置于水平地面上,一号支撑架(1)位于二号支撑架(2)的下方,两个一号支撑架(1)分别通过固定块(9)与二号支撑架(2)固连,两个一号支撑架(1)之间远离地面的一端固连有固定板(6),两个一号支撑架(1)之间固连有铰接轴(7);所述铰接轴(7)靠近固定板(6)设置;两个所述一号支撑架之间远离地面的一端设有翻转板(4);所述翻转板(4)由上板(42)和下板(43)焊接而成,翻转板(4)远离固定板(6)的一端固连有连接环(8);所述上板(42)铰接在铰接轴(7)上;所述锻打机构(3)内的锻打件(31)上固连有连接环(8);所述锻打件(31)上的连接环(8)固连有钢绳(81);所述钢绳(81)的另一端连接挂钩(82);所述挂钩(82)能够勾在翻转板(4)上的连接环(8)上;所述固定板(6)上设有电动推杆(5);所述电动推杆(5)远离翻转板(4)设置,电动推杆(5)的末端固连有推板(51);

所述固定板(6)内设置有通孔(61);所述通孔(61)贯穿固定板(6),通孔(61)轴向截面的轮廓线所对应的圆心与铰接轴(7)的圆心重合;所述下板(43)靠近固定板(6)的端面设有弧形块(41);所述弧形块(41)轴向截面的轮廓线所对应的圆心与铰接轴(7)的圆心重合,弧形块(41)能够在下板(43)的带动下移动至通孔(61)内;

所述锻造工艺的步骤如下:

S1:工作人员将加热后的工件放在翻转板(4)上,启动控制器控制锻打机构(3)对工件进行锻打,工件在锻打时会产生氧化皮,并且氧化皮被锻打件(31)敲碎;

S2:工作人员通过控制器使锻打件(31)停止移动,工作人员将挂钩(82)挂在翻转板(4)的连接环(8)上,再次启动控制器,使得锻打机构(3)中的锻打件(31)在上升时通过连接环(8)拉动钢绳(81),从而钢绳(81)拉动挂钩(82),挂钩(82)拉动翻转板(4)上的连接环(8)使得翻转板(4)绕铰接轴(7)转动;此时翻转板(4)上的工件在重力的作用下滑到上板(42)与固定板(6)之间的间隙处,工件的底部被固定板(6)阻挡从而工件能够随着翻转板(4)继续转动翻转到固定板(6)上;工件上残留的氧化皮在工件翻转时落到固定板(6)上;同时翻转板(4)上氧化皮的碎片从固定板(6)和上板(42)之间的间隙滑落到下板(43)上,再从下板(43)上滑落;

S3:下板(43)上的弧形块(41)会阻挡部分氧化皮滑落,工作人员操作控制器使锻打件(31)停止移动,翻转板(4)在惯性的作用下继续转动,直到翻转板(4)与挡块(11)发生碰撞,碰撞使得翻转板(4)震动,从而翻转板(4)上残留的氧化皮能够从翻转板(4)上脱离;

S4:控制器控制锻打件(31)下降,翻转板(4)在重力和扭簧(71)的共同作用下复位,随着翻转板(4)继续转动,弧形块(41)进入通孔(61)内对通孔(61)进行疏通,翻转板(4)回到原位;

S5:工作人员将挂钩(82)从翻转板(4)的连接环(8)上取下,操作控制器使电动推杆(5)推动推板(51)将工件推回翻转板(4),继续进行锻打,如此反复,完成轴承钢的锻造过程;

两个所述一号支撑架(1)之间固连有挡块(11);所述挡块(11)位于翻转板(4)的下方,挡块(11)的截面形状为梯形,挡块(11)靠近锻打机构(3)的一端与下板(43)接触,挡块(11)能够在翻转板(4)转动一定角度后阻止翻转板(4)继续转动;

所述推板(51)远离电动推杆(5)的一端固连有导向块(52);所述导向块(52)的形状为三角形,导向块(52)与工件接触的一面设置成圆弧状;

所述上板(42)和铰接轴(7)之间通过扭簧(71)转动连接;所述扭簧(71)能够使下板(43)在初始状态下与固定板(6)的下表面接触。
