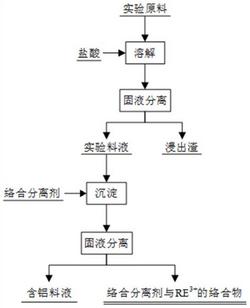

1.一种从稀土料液中络合分离除铝的方法，其特征在于：包括以下步骤：(1)配比含有稀土、铝的稀土料液加入锥形瓶中备用；

(2)将步骤1中稀土料液放入到带磁力搅拌恒温水浴锅中，在恒温搅拌的条件下向稀土料液中缓慢加入络合分离剂，待加料结束搅拌溶解均匀后加入氨水和氯化铵的缓冲溶液缓慢调节稀土溶液的pH值，待充分反应，固液分离后得到稀土沉淀物和含铝料液。

2.根据权利要求1所述的一种从稀土料液中络合分离除铝的方法，其特征在于：(1)稀土料液作为原料液，配比含有稀土、铝的稀土料液，稀土浓度为0.5g/L～5g/L和铝离子浓度为0.5g/L～10g/L加入锥形瓶中备用；

(2)在恒温搅拌的条件下向稀土料液中缓慢加入络合分离剂，待加料结束搅拌5min‑

20min溶解均匀后加入氨水和氯化铵的缓冲溶液缓慢调节稀土溶液的pH值为1，反应5min‑

50min，固液分离后得到稀土沉淀物和含铝料液。

3.根据权利要求2所述的一种从稀土料液中络合分离除铝的方法，其特征在于：所述络合分离剂为3‑羟基苯基磷酰丙酸、2‑[羟基(苯基)磷酰基]乙酸、3‑羟基苯基磷酰丙酸钠、2‑[羟基(苯基)磷酰基]乙酸钠中的任意一种。

4.根据权利要求2所述的一种从稀土料液中络合分离除铝的方法，其特征在于：所述步骤(2)中所述络合分离剂的用量是与稀土反应理论反应量的100％‑300％。

5.根据权利要求2所述的一种从稀土料液中络合分离除铝的方法，其特征在于：所述步骤(2)中恒温搅拌的条件反应温度为30℃～70℃。

6.根据权利要求1‑2中任意一项所述的一种从稀土料液中络合分离除铝的方法，其特征在于，所述步骤(1)中稀土料液作为原料液，配比pH值为负值。

7.根据权利要求2所述的一种从稀土料液中络合分离除铝的方法，其特征在于，所述步骤(2)中通过缓慢加入氨水和氯化铵的缓冲溶液缓慢调节料液的pH值为1。

8.根据权利要求2所述的一种从稀土料液中络合分离除铝的方法，其特征在于，所述络合分离剂与稀土料液反应式，以Y为例如下，
