专利号: 2021105312724
申请人: 烟台华皓电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

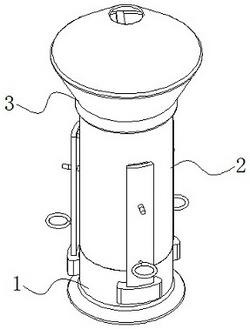

1.一种基于倾斜式开启的磁排斥型液体容器,包括支撑机构(1)、存储机构(2)和密封机构(3);其特征在于:

所述存储机构(2)位于支撑机构(1)正上方且存储机构(2)与支撑机构(1)之间固定连接;

所述密封机构(3)位于存储机构(2)正上方且密封机构(3)与存储机构(2)之间卡接;

所述支撑机构(1)由固定连接的支撑组件(11)和限位组件(12)组成;其中,所述支撑组件(11)与存储机构(2)之间固定连接;

所述限位组件(12)与存储机构(2)之间卡接。

2.根据权利要求1所述的一种基于倾斜式开启的磁排斥型液体容器,其特征在于,所述存储机构(2)包括有存储件(201);

其中,所述存储件(201)外壁沿周侧方向开设有若干限位槽(202);

所述存储件(201)上表面沿周侧方向开设有若干第一安装槽(203);所述第一安装槽(203)与限位槽(202)相连通。

3.根据权利要求2所述的一种基于倾斜式开启的磁排斥型液体容器,其特征在于,所述第一安装槽(203)内底部固定连接有弹性连接件(204);所述弹性连接件(204)上端固定连接有驱动磁铁(205);

所述存储件(201)外壁沿周侧方向固定连接有若干导向柱(206);所述导向柱(206)与限位槽(202)位置相适配。

4.根据权利要求2所述的一种基于倾斜式开启的磁排斥型液体容器,其特征在于,所述密封机构(3)包括有排液嘴(301);所述排液嘴(301)底部固定连接有卡环(302);所述卡环(302)与存储件(201)外壁卡接;

所述排液嘴(301)内底部分别开设有若干滑孔和若干出液孔(303);所述滑孔和出液孔(303)均沿环向布置。

5.根据权利要求4所述的一种基于倾斜式开启的磁排斥型液体容器,其特征在于,所述排液嘴(301)内壁沿环向固定连接有若干支撑杆(304);所述支撑杆(304)一端固定连接有连接盘(305);

其中,所述连接盘(305)靠近出液孔(303)的侧面固定连接有若干密封弹性件(306);所述密封弹性件(306)一端固定连接有密封磁铁(307);所述密封磁铁(307)周侧面与滑孔内壁滑动配合;

所述连接盘(305)表面开设有若干液体流通孔(308)。

6.根据权利要求5所述的一种基于倾斜式开启的磁排斥型液体容器,其特征在于,所述密封磁铁(307)周侧面固定连接有定位环(309);所述定位环(309)与排液嘴(301)内底部相贴合;

所述连接盘(305)与密封磁铁(307)之间固定连接有伸缩部件(310);所述伸缩部件(310)设置于密封弹性件(306)内部;

所述密封磁铁(307)周侧面通过连杆(311)固定连接有密封塞(312);所述密封塞(312)与出液孔(303)间隙配合。

7.根据权利要求3所述的一种基于倾斜式开启的磁排斥型液体容器,其特征在于,所述支撑组件(11)包括有支撑底座(1101);所述支撑底座(1101)周侧面沿周侧方向开设有若干第二安装槽(1102);

其中,所述第二安装槽(1102)一相对两内侧面均开设有限位槽道(1103);所述限位槽道(1103)通过滑块固定连接有移动板(1104);所述移动板(1104)与第二安装槽(1102)内壁之间固定连接有复位弹簧(1105);

所述支撑底座(1101)上表面与存储件(201)底部固定连接。

8.根据权利要求7所述的一种基于倾斜式开启的磁排斥型液体容器,其特征在于,所述限位组件(12)包括有支撑台(1201);所述支撑台(1201)与移动板(1104)之间通过支杆固定连接;

所述支撑台(1201)上表面固定连接有立板(1202);所述立板(1202)靠近支撑底座(1101)的侧面固定连接有限位件(1203);所述限位件(1203)与限位槽(202)卡接;

所述立板(1202)表面开设有贯通孔(1204);所述贯通孔(1204)与导向柱(206)滑动配合;

所述立板(1202)远离支撑底座(1101)的侧面固定连接有扣环(1205)。
